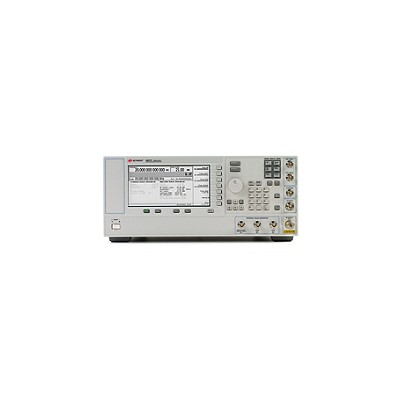

keysight E8257D信号发生器

主要特性和功能 JIANG

计量级频率和电平精度以及出众的失真和杂散特性，满足您zui严格的要求

1 W 输出功率，支持大功率器件测试，并且能够克服测试系统损耗

PSG 超低的相位噪声能够满足多普勒雷达、ADC 和接收机阻塞测试的严格要求

可以为信号添加 AM、FM、PM 和脉冲调制，以支持器件和电路表征

借助频率扩展模块可以满足高达 1.1 THz 的测试系统频率需求

频率 67 GHz, Exernal source modules to 1.1 THz

性能水平

1 GHz 时的输出功率-135 dBm 至 21 dBm

1 GHz 时，20kHz 频偏处的相位噪声 -143 dBc/Hz

频率转换 < 7 ms

1 GHz 时的谐波 ≤-55 dBc

IQ 内部/外部调制带宽无

1 GHz 时的非谐波 ≤ -80 dBc

扫描模式

列表

步进

斜波

基带发生器模式无

软件——通用

脉冲

AM, FM, PM

软件——蜂窝/无线连通性 无

软件——音频/视频广播 无

软件——检测/定位/跟踪/导航 无

波形回放存储器无

1 GHz 时的频率调制zui大偏移 2 MHz

100 kHz 频偏时的频率调制率 DC to 10 MHz

普通模式下的相位调制zui大偏移 10 rad 至 1280rad

高带宽模式下的相位调制zui大偏移 1 rad 至 128rad

幅度调制zui大深度 90%

幅度调制率

0 to 100 kHz

可用应用  是

模拟  是

Frequency range

E8257D-513 Frequency Range, 250 kHz to 13 GHz

E8257D-520 250 kHz 至 20 GHz 频率范围

E8257D-521 10 MHz 至 20 GHz 频率范围，超高输出功率

E8257D-532 250 kHz 至 31.8 GHz 频率范围

E8257D-540 250 kHz 至 40 GHz 频率范围

E8257D-550 250 kHz 至 50 GHz 频率范围

E8257D-567 250 kHz 至 67 GHz 频率范围

Output power

E8257D-1EU 大输出功率

Attenuator

E8257D-1E1 步进衰减器

Spectral purity

E8257D-UNX 超低相位噪声性能

E8257D-UNY 增强的超低相位噪声性能

E8257D-HY2 Enhanced Ultra Low Phase Noise Level 2

Analog modulation

E8257D-UNT AM、FM、相位调制和低频输出

E8257D-1SM E8257D-1SM 扫描调制

Pulse modulation

E8257D-UNU 脉冲调制

E8257D-UNW 窄脉冲调制

E8257D-HNS Narrow pulse modulation to 31.8 GHz

Hardware options

E8257D-007 全合成化模拟频率和功率斜波扫描

E8257D-1EH 改善的2 GHz 以下谐波性能

E8257D-008 可拆卸闪存，8 GB

Connector type

E8257D-1ED N 型（阴头）射频输出连接器

Connector configuration

E8257D-1EM 将所有连接器移至后面板

Custom solutions

E8257D-HCC Provides 250MHz - 10GHz In and Out on the rearpanel

E8257D-H1S Provides 1 GHz in and out on rear panel to improvePhase Noise performance

E8257D-C09 Moves all connectors to rear panel except for RFoutput

E8257D-H5K Provides inverted EXT1 input with 5000-ohm inputimpedance instead of 600 ohms

E8257D-H1K Frequency extension 100 kHz (Requires FrequencyRange Option)

Calibration documentation

E8257D-UK6 包含测试数据的商业校准证书

E8257D-A6J ANSI Z540-1-1994 校准

E8257D-1A7 校准 不确定度 保护频段

E8257D-AMG 校准 不确定度 保护频段（认证）
