微机控制电液伺服大型岩土工程模型试验系统

在岩土工程领域，开展模型试验已成为研究岩土工程问题的重要手段。岩土模型试验相似设计直接影响着试验结果的意义和价值。相似设计是很多岩土模型试验的难点，尤其是对于一些复杂的岩土工程问题，相似关系很难考虑。

岩土工程模型试验是在结构模型试验基础之上发展起来的z新形式，它除了满足一般模型试验的几个相似条件外，还必须满足于岩土工程特性相关的一些特定条件，如残余应变、强度参数和极限应变等，尤其是模型试验的结果与原型的相似性，即使模型与原形接近完全相似的条件。

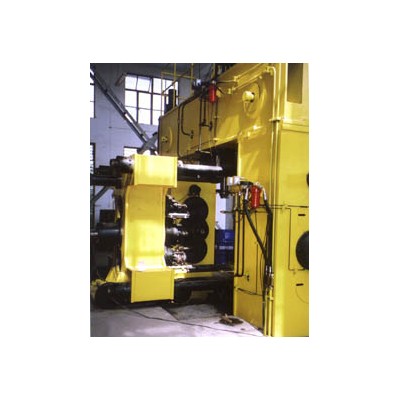

西安力创（LETRY）微机控制电液伺服大型岩土工程模型试验装置，是三向加载电液伺服模型试验设备。可进行大比尺平面应力应变模型试验、地下地表工程三维试验及软岩试样力学特性研究。本试验系统具有真三轴仪、剪切流变仪多项功能。

主要技术指标：

（一） 模型尺寸和类型

1、整体模型 800x800x800mm

2、平面模型 1000x1000x1000mm

3、软岩试样 300x300x600mm

4、模型垂直向y向、左右向x向，前后向z向。五面主动加载，一面被动加载（z向）。

（二）各项测量指标

1、轴向z大负荷：3000kN；

1.1 轴向激振动态负荷： ±1500kN

1.2 轴向激振静态负荷：0—3000kN

1.3 静态负荷精度：优于±0.5%F.S.

1.4 负荷分档：1、 2、5、10三档

1.5 动态负荷示值波动度：

1.5.1 平均负荷波动度：优于±0.5%.

1.5.2 负荷振幅波动度：优于±2%

2、轴向变形：轴向静应变速度可调（范围为 : 0.01mm/min—5mm/min）；轴向静应力速度可调（范围为 :1 MPa/min—3 MPa/min）

2.1 变形精度：优于±0.5%

2.2 变形量程：100mm

2.3 应变测量可达：10-4

3、轴向激振器位移：

3.1行程：±50mm

3.2 位移测量精度：50mm时优于±0.5%

4、三轴试验频率：0—10Hz

5、试验测量控制系统

5.1 试验波形：正弦波、三角波、方波、梯形波、斜波等

5.2 轴向、侧向激振频率：0-10Hz

5.3  多通道多参数全数字闭环控制，自动调节系统的PIDL值，采用高分辨率的反馈采样和信号调节技术，所有通道（σ1、σ3、ε1）均以5kHz速率进行同步反馈和数据采集;

5.4  可选择力（应力）、变形（应变）、位移等多种伺服闭环控制方式；

5.5  计算机全数字显示σ1、σ3、ε1、T等多个工程量，多通道并行独立完成测量、显示、控制任务

6、伺服液压源流量：400l/min（2001003063）；压力：21MPa

7、试验机控制系统能自动标定试验机准确度、能够自动调零

8、试验条件、参数设置和试验结果系统会自动存盘

9、试验控制软件，在Windows环境下运行，界面友好，操作简单，能完成试验条件、试样参数等的设置以及试验数据处理，试验数据能以多种文件格式保存，试验结束后数据可导入在Word、Excel等多种软件下，进行处理，试验完成后可对数据进行分析处理，并打印出试验报告

10、系统具有过载、破坏保护、次数设定功能
