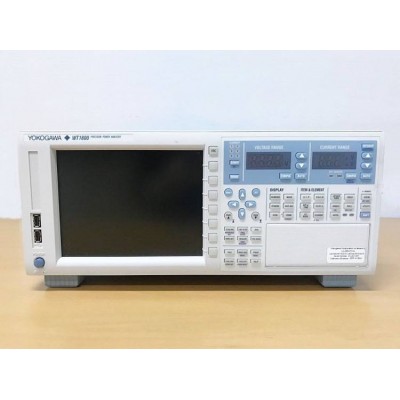

WT1800横河Yokogawa WT1800功率分析仪

产品概述

横河WT1800功率分析仪是测试产品效率、逆变器设计、电机驱动、照明系统、不间断电源、飞机电源系统、变压器测试和其他功率转换设备的理想测量解决方案。

横河WT1800功率分析仪的特点和规格包括:

• 电压和电流频率带宽5 MHz(典型值-3 dB)
  • WT1800比以前的横河WT1600宽5倍以上，提供了更宽的范围，更快的开关频率所需的频率，并能够更正确地捕捉快速开关信号。
• 低功率因数误差降至视在功率的0.1%
  • 功率因数误差是即使在低功率因数下也能确保高精度测量的重要因素之一。除了0.1%的高基本功率精度外，WT1800的功率因数误差(0.1%)是之前型号WT1600的2/3。
• 允许直接输入的宽电压和电流范围
  • 测量信号的直接输入使得测量非常小的电流成为可能，该电流很难用电流传感器来测量。WT1800提供从1.5 V到1000 V (12个范围)的直接输入电压范围和从10 mA到5 A (9个范围)或从1 A到50 A (6个范围)的直接输入电流范围。
• 0.1 Hz低速信号功率测量和z大值。50 ms高速数据采集
  • 频率下限从之前的0.5 Hz降低到0.1 Hz(比之前的WT1600型低5倍)，以满足低速功率测量的要求。此外，继承了高达50毫秒数据更新率的高速数据收集。除了正常的测量数据外，还可以同时测量和保存高达500次的谐波数据。数据更新速率可从50 ms至20 s的9个选项中选择。* 50 ms数据更新速率下的谐波测量z高可达100阶。
• 特定电压和电流范围可选
  • 宽电压和电流输入范围具有扩展测量应用范围的优势。但是，缺点是自动档的响应时间往往会变慢。范围配置功能解决了这个问题。由于只能使用选定的范围(有效测量范围)，因此范围可以更快地向上或向下改变。
• 支持节能技术和可持续能源发展
  • 双谐波测量:能源有效利用的前景正在推动对逆变器(将50Hz或60 Hz交流电转换为DC电力)、电网连接控制器(控制因电力过剩而产生的反向电力流)和电池充电器/放电器的需求。WT1800能够同时测量这些设备的输入和输出电流的谐波失真。WT1800能够同时进行双线谐波测量，这挑战了“谐波测量仅限于单线”的常识。WT1800还能够测量高达500次谐波，甚至在高基频下，如400 Hz频率。
  • 自定义显示屏:能源有效利用的前景正在推动对逆变器(将50Hz或60 Hz交流电转换为DC电力)、电网连接控制器(控制因电力过剩而产生的反向电力流)和电池充电器/放电器的需求。WT1800能够同时测量这些设备的输入和输出电流的谐波失真。WT1800能够同时进行双线谐波测量，这挑战了“谐波测量仅限于单线”的常识。WT1800还能够测量高达500次谐波，甚至在高基频下，如400 Hz频率。

横河WT1800功率分析仪的规格包括:

• 基本功率精度:0.1%
• DC功率精度:0.05%
• 电压/电流带宽:5 MHz*1(-3dB典型值)
  • *1:不包括50 A输入元件的直流输入
• 采样速率:2毫秒/秒(16位)
• 输入元素:z多6个
  • 5A或50A元件
• 电流测量:100 A至55A
