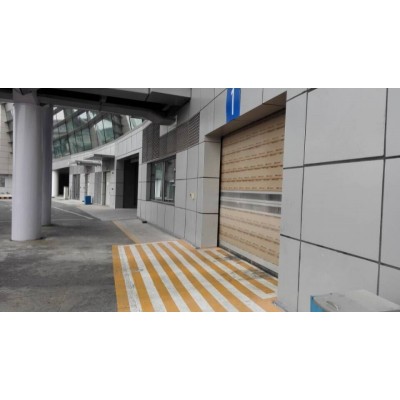

机场专用快速门

适用温度

-35℃~40℃

尺寸

宽度范围

HSD4322：1400mm~6000mm；HSD8022：3000mm~8200mm

高度范围

HSD4322：1800mm~6100mm；HSD8022：2300mm~9000mm

性能

保温性

K≤0.5W（m²·K），达国标3级

气密性

0.62m³/（m²·h），达国标8级

水密性

△p≥700pa，达国标6级

抗风性

达国标3级（0.5kp风压下相对挠度＜L/180）

速度

开启

开启速度 0.8m/s ~2m/s（与门大小有关），可调

关闭

关闭速度 0.6m/s ，可调。

提升方式

涡轮提升；椭圆提升

导轨结构

涡轮

双螺旋涡轮导轨

椭圆

双螺旋涡轮导轨

导向结构

铰链轴

表面经 QPQ 处理，可增强轴的自我润滑性能及增加轴的抗腐蚀度；其抗腐蚀度是镀锌轴的 3-5 倍

轴套

采用PEEK(聚醚醚铜)材质，（价格论克计算）在零上200度至零下60度的温度范围内不产生分子变化。
抗磨度是铜的10倍有自润滑功能，主要应用在医疗行业。

门体

门板材质

表面经过喷涂处理，内部填充聚氨酯（不含CFC）工业保温材料，采用国际先进的断桥隔热处理方案，
达到国内7级节能门窗标准，不会破坏臭氧层。

门板规格

开启宽度（长）*220mm（宽）*43mm/80mm（厚）

门板颜色

白色、银色、灰色、铝合金原色

视窗

材质

铝合金框架带双层聚碳酸酯板，双层结构设计

通排

开启宽度（长）*220mm（宽）*2mm 聚碳酸酯

轨道

材质

镀锌板

横梁

材质

镀锌板

承重轴承

采用自动调芯，双滚针轴承，此轴承的抗压能力是普通轴承的 3 倍，且在日常应用过程中建筑结构
发生劣性变形时不影响门体的正常运行，轴承有自我调节功能，可快速响应偏芯传动而不会产生异响。

传动轴

传动轴采用可伸缩式花键传动轴，此方案多应用于汽车传动动力，终身免维护，可有效的降低噪音
并适用于因温度变化造成的金属分子变化而产生尺寸偏差。

电源要求

220V/380V

电机

拉斐特定制电机/SEW 电机减速机

电控箱

拉斐特定制总控制箱/FEIG 电控箱

紧急开启

停电时，电控系统可随时打开电机刹车，可借助平衡系统将门体托起，可有效的解决因

停电或故障而引起的门体不能开启。

红外对射/安全光幕

当快速门下方有障碍物时，门体保持开启状态；
当门体下降时有物体通过，门体会开启到开启位置，待下方无障碍物时再延时下降；

底部安全气囊

当门体运行中、物体处在红外线安全保护的盲区时，门体遇到下方障碍物可以迅速反弹在z开位，有效的保护下方物体或行人避免事故。
