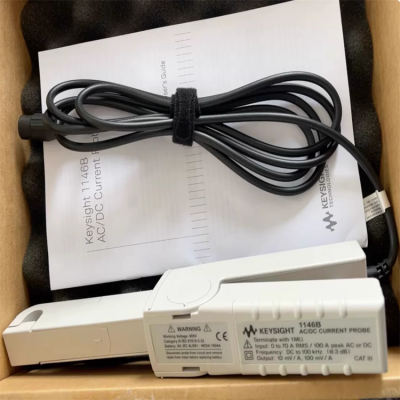

1146B安捷伦Agilent 1146B电流探头

特征：

频率范围：DC 至 100 kHz（-3dB，电流降额）
z大峰值电流：100 mV/A：10 A 直流或峰值交流，10 mV/A

：100 A 直流或峰值交流
交流电流精度：100 mV/A（50 mV 至 10 A 峰值）- 读数的

3% ≥50 mA 10 mV/A（500 mA 至 40 A 峰值）- 读数的 4%

≥50 mA 10 mV/A（40 A 至 100 A 峰值）- 100 A 时z大

15%
工作电压：z大 600 V
电池：9 V 碱性

这种交流/直流电流探头可准确显示和测量高达 100 A 直流

或峰值交流、直流至 100 kHz 的电流，而不会断开电路。

Agilent HP Keysight 1146B 使用霍尔效应传感器技术来测

量交流和直流信号。它与具有 0.2 至 0.5 V/div 灵敏度和

1 MΩ BNC 输入的任何 Agilent HP Keysight 示波器兼容

。要与具有 50 欧姆输入的高端 Infiniium 示波器一起使

用，请使用高阻抗适配器（E2697A 用于 80000 和 90000

系列或 N5449A 用于 90000X/Q 系列）。

1146B 非常适合捕获瞬态电流信号，例如电机控制器、开关

电源、逆变器和驱动电感负载的电流放大器中的信号。
