MSO5204B泰克示波器

MSO5204B泰克示波器

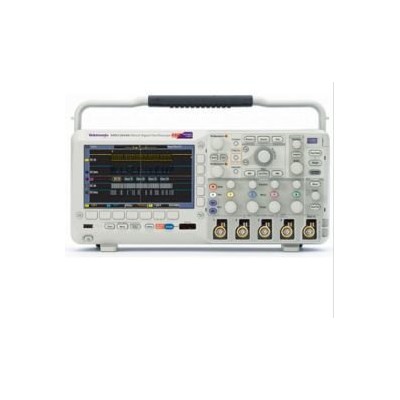

产品名称：泰克Tektronix MSO5204B示波器

产品型号：MSO5204

特点JIANG

使用广泛的标准测量工具检定信号参数

高级抖动和定时分析可检定信号完整性问题以及信号源

SignalVu 软件可提供宽带频谱分析和测量功能，以及音频、调制、射频脉冲和稳定时间选件

TekScope AnywhereTM 软件支持离线测量和分析

串行分析和*性测试，正确完成

对于低中速总线，使用协议解码和串行触发选项来简化高级系统设计调试和验证。 使用自动*性测试确保中速串行总线的互操作性。

协议解码以及串行触发和分析选件，适用于 I2C、SPI、RS-232/422/485/UART、USB 2.0、以太网、MIL-STD-1553B、CAN、LIN 和 FlexRay

自动*性测试软件包，适用于 USB 2.0、以太网、HSIC、MOST和 BroadR-Reach

MSO5000系列，自动功率测量

如今的高效功率转换器的每瓦特输出需要的输入功率更低，但它们在电源测量方面也要求更高。自动功率测量可确保简单、可重复的结果，用于验证和优化电源电路性能。

MOSFET 开关损耗和安全作业区分析

IEC61000-3-2 预*性的功率因数和谐波测量

电路内电感器和变压器损耗测量

USB2.0 电池充电器技术规范 v1.1 和 IEC 62684 的 USB 电源适配器*性测试

MSO5000系列，附赠优秀的无源探头

作为测量信号路径中的关键元件，探头不容忽视。 购买MSO/DPO5000B 系列示波器时，您还可免费获得无源探头。 由于拥有负载 (3.9 pF) 和高达 1 GHz 的带宽，TPP 系列探头将成为您日常使用的随身探头。

TPP 系列探头为标配，每条模拟通道一只

500 MHz 或 1 GHz 探头带宽

型号 模拟带宽 采样率 记录长度 模拟通道

DPO5034B，350 MHz 5 GS/s 25M 点 - 125M 点

DPO5054B，500 MHz 5 GS/s 25M 点 - 125M 点

MSO5034B，350 MHz 5 GS/s 25M 点 - 125M 点

MSO5054B，500 MHz 5 GS/s 25M 点 - 125M 点

DPO5104B，1 GHz 5 GS/s - 10 GS/s25M 点 - 125M 点

DPO5204B，2 GHz 5 GS/s - 10 GS/s25M 点 - 125M 点

泰克Tektronix MSO5104B示波器，1 GHz 5 GS/s - 10 GS/s 25M 点 - 125M 点

泰克Tektronix示波器MSO5204B，2 GHz 5 GS/s - 10 GS/s25M 点 - 125M 点
