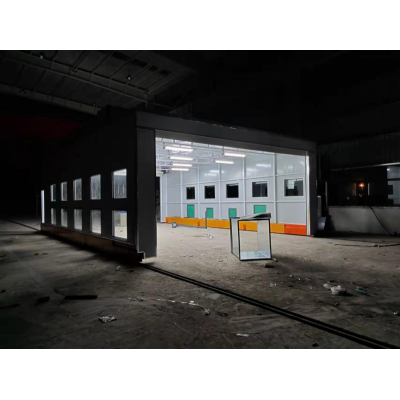

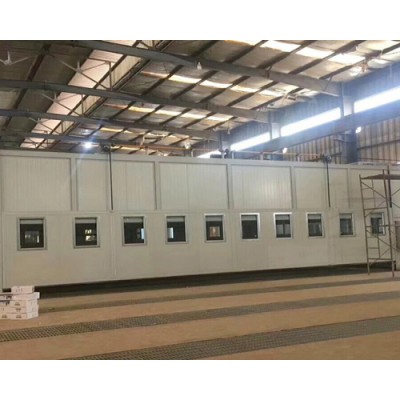

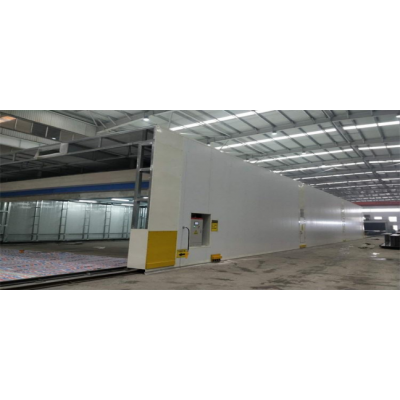

首先整体移动式喷漆房的设计是为了满足大批量大中型工件实现流水作业的需要而设计在一种全封闭可移动的喷漆房，通过设置可随时在某一个区域形成一个局喷漆工作间，而其他区域则可以继续进行工件的吊运、打磨和晾干工作。喷漆房主体为钢结构及阻燃复合板构建，美观大方、坚固耐用。房体立柱下面设置有电动驱动行走机构，可沿导轨行走。两端设有电动卷帘门，房体行走时大门升起，待到位置时，大门降落关闭，大门的升降与房体行走电控连锁，安全方面。根据不同用户的具体需求和我们多年的实践经验而设计了如下几种漆雾处理器与喷漆房的组合形式。

一、侧进风、侧排风干式漆雾处理器与喷漆房组合。

此设计排风管道在房体之外，长度与房体的大行程相同。上设若干个电动风阀，而房体设置若干个工作工位，并在此处通过伸缩汽缸实现与排风管道的自动对接。房体行走到那个工位，就把对应的排风口打开即可即时在此工作，进风过滤系统设置在房顶。漆雾处理器采用较轻便的干式处理器，设计嵌入喷漆房墙体的排风一侧，而另一侧墙体设置进风过滤系统，从而实现合二为一，非常实用。

二、上进风、下排风干式或湿式漆雾处理器与喷漆房组合。

此设计也可为地沟排风，根据地沟设置在工作区域内外的不同而分别采取上进风下排风或侧进风侧排风的方式，同样适用于干湿两种漆雾处理器，所不同的是地沟上面不封闭，而是放上一层钢格栅，以便承重，格栅上覆盖一层过滤棉，并在地沟两头固定，起密封作用。喷漆房的排风侧面设置上下两层托辊，而过滤棉通过上下托辊在喷漆房的侧面上形成一个与地沟格栅相通的排风口，从而把漆雾废气引入地沟进而输送到漆雾处理器，此设计的特点是喷漆房可在任意位置停留，不受工位限制，省去了排风口对接的工序，非常方便。
