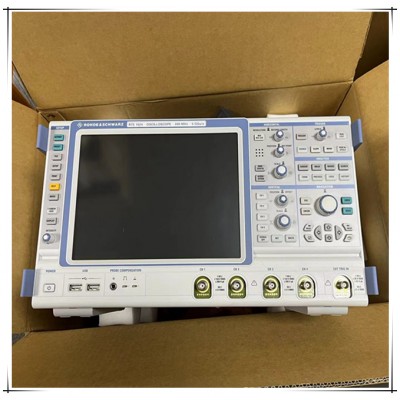

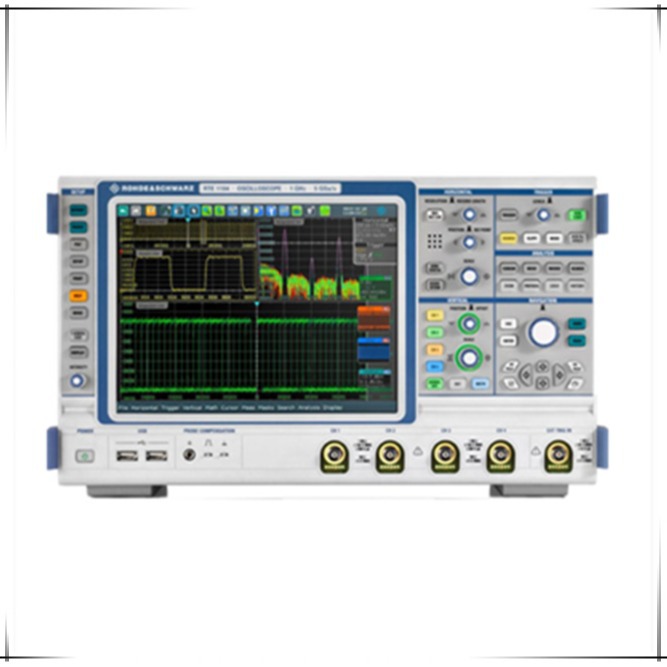

罗德与施瓦茨RTE1024 数字示波器

RTE1024数字示波器主要参数：

带宽：200 MHz 至 2 GHz

采样率：5 Gsample/s

存储深度：200 Msample

垂直分辨率： 16 位

MSO：16 个可选数字通道，可升级更新 JIANG

RTE1000数字示波器产品简介：

      R&S RTE数字示波器有2通道和4通道两种，带宽为200MHz、350MHz、500MHz和1GHz，采样率为5GS/s，存储深度标配为每通道10Mpts，单通道可叠加到40Mpts (可扩展为每通道50Mpts，叠加到200Mpts)。性能优异。

      波形捕获率可达到每秒超过一百万次，确保快速发现信号故障。高精度数字触发系统和ENOB超过7的ADC动态范围，确保***测量结果。

     除了光标功能和自动测量外，R&S?RTE还提供多种分析工具，帮助用户快速完成任务。例如，一键操作，QuickMeas功能即可同时显示多项测量参数的结果。FFT分析也与众不同，它在屏幕上显示实时频谱效果并可靠检测突发信号。

      ***泛的专业应用解决方案也已推出，包括串行总线(如I2C、SPI和CAN) 的触发和解码选件，以及功率分析选件。R&S?RTE提供的逻辑分析能力是分析嵌入式数字信号的有效工具。R&S?RTE-B1混合信号选件可兼容任何一台示波器主机，提供16路额外的数字通道，可同时解码多达4路并行总线。

      各种各样的测量功能和分析功能可通过高分辨率10.4英寸XGA触摸屏轻松操作。透明的对话框确保测量波形始终保持它们的原始大小。对话框中的信号流图能够简化导航。在屏幕边缘上采用实时预览的信号图标清晰显示目前正在发生什么事情。

      R&S RTE快速、***和轻松地应对各种测量任务，单台仪器即可提供时域、逻辑、协议和频率分析。R&S?RTE扩展了罗德与施瓦茨公司堪称“示波器的艺术”的示波器家族。

RTE1000数字示波器主要特点：

***测量

高时间分辨率结合长存储

快速发现罕见信号故障

使用数字触发系统***触发

单核A/D转换器******测量

即使在1mV/div量程下也能达到全带宽

更快速测量、更多角度的分析和测量

即使复杂的分析功能也可保持快速测量

多角度的测量能力

QuickMeas：一键操作即可获得主要测量结果

历史模式：按当前时间往回查看

Mask 测试：设置仅需数秒

FFT：分析信号频谱的轻松方法

更愉悦的操作体验

直观，智能用户指导

可自定义的显示风格

高分辨率触摸屏

快速访问到重要工具

随着指尖在屏幕上移动，信号细节随之放大到指尖位置
