电力电缆在线监测-电力电缆隧道安全综合监测预警系统

一、产品编号：

TLKS-PMG-DSC

二、概述

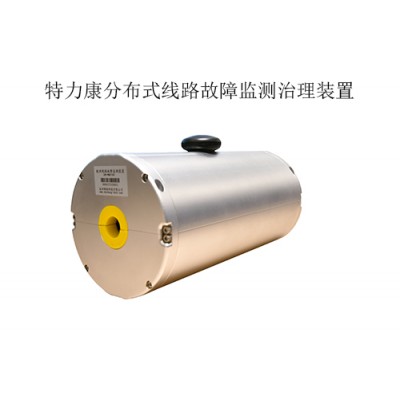

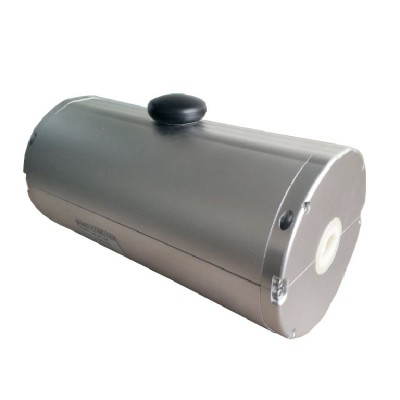

输电线路故障诊断系统

在输电线路广大的区域内，杆塔的运作环境复杂且恶劣。以往，一旦输电线路发生故障，只能依赖人工进行全线巡查，不仅效率低下，而且对电力运行造成了不小的干扰。

然而，随着TLKS-PMG-DSC输电线路故障诊断系统的出现，这一情况得到了有效改善。该系统能够迅速诊断出输电线路的故障性质，提升电网的故障排查速度，大大节省了人工巡视和故障点查找的时间。

三、工作原理

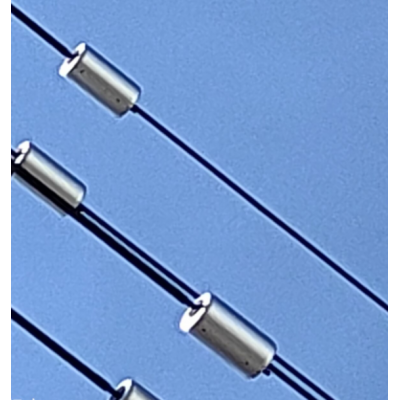

输电线路故障诊断系统，采用行波监测原理。通过分布安装在输电线路上的监测终端实时监测输电线路上绝缘子劣化、积 污、覆冰，金具老化、悬浮电位和植被超高等引起的异常放电电流，以及雷云临近时导线迎面先导放电电流，实现了输出 线路在运行过程中的问题自动监测及预警，可有效避免树木生长较高至闪络跳闸、金具长期浮放电而致断裂脱落跳闸、绝缘子长期污秽累积跳闸，绝缘子劣化和线路覆冰导致的跳闸等。

四、功能特点

1、实时预警：对线路的问题放电情况进行监测，并结合历史数据判断是否存在问题，能够在***时 间发现线路的问题

2、问题定位：能准确确定输电线路问题位置，且定位误差<士300米。

3、故障定位：对输电线路故障进行智能快速精确定位

4、故障录波：记录故障发生时刻线路不同位置的工频波形和行波波形

五、参数

1、适合线路电压等级：交流35kV~750kV输电线路

2、故障定位精度：≤±300m

3、故障区间定位可靠性：≥99%

4、设备安装原则：

小于30公里线路首尾各安装一套，大于30公里线路，每30公里增加一套设备、对于复杂网络结构的输电线路，在分支点处安装一套分布式故障 诊断装置，大于30公里分支线路，每30公里增加一套设备、应布置在通信信号良好的位置等

六、结语

TLKS-PMG-DSC输电线路故障诊断系统，可以及时准确地诊断线路故障，实时监测输电线路的运行状态，及时发现并诊断各种故障，有效避免了故障扩大和长时间停电等问题。我司产品可定制，报价为市场当前发布时参考价，实际价电议。如需了解产品更多信息，欢迎您联系特力康柳小康1/8/8/2/0/4/7/9/2/3/1
