中创智达大型软轴捣固镐ND-4.2*4/内燃捣固镐/基本参数

中创智达大型软轴捣固镐ND-4.2*4/内燃捣固镐/基本参数

咨询：中创智造(辽宁)轨道交通有限公司

王经理：153，0412，1459

张经理：131，8131，5727

姜经理：153，0412，1452

王经理：167，3187，1666

姜经理：155，4127，5063

座机：0412-4829789

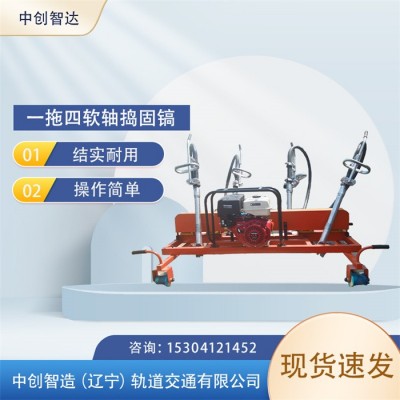

ND-4.2*4大型软轴捣固镐是一种新型铁路养路机械，适用于无电源情况下单边的铁道线路维修施工，也可以用于道岔的维护作业。

捣固机由汽油机，离心式离合器，带传动机构，软轴软管，振捣棒，减振手把，机架等部分组成。本机选用汽油机为动力源。软轴组件由钢丝软轴.软轴插头(工作时插入输出轴孔内).软轴接头(与振捣棒内的滚锥联接)组成。软管组件由软管，联接头(工作时插入机头孔内).软管接头(与振捣棒棒壳联接)组成。振捣棒组件包括镐头.镐体.棒壳.滚锥.滚道.油封.轴承等.减振手把由手把.弹簧.橡胶护套等组成，联接在软管前端，消除振动，便于操作。出厂时软轴.软管.减振手把.振捣棒已联为一体。汽油机固定在机架中间，机架上有皮带罩和防护罩，还有两个抬把，可以便捷地上.下道。

"

工作原理:

汽油机的动力经离心式离合器及带传动分配到两根输出轴上从而驱动软轴，带动振捣棒中的滚锥，滚锥的一端支承在大游隙轴承上，另一端沿滚道作纯滚动的自转和公转运动，偏心旋转的滚锥产生离心力通过滚道作用于棒壳上并使之增频。该振动力传递给镐体和镐头，形成对道碴的扰动力，道碴之间的摩擦阻力被克服或减小，使道碴近乎呈现流动状态，开始相对运动和重新排列。经过一段时间的振动后，道碴将枕下空隙填满从而达到密实的目的。

主要技术参数：

汽油机型号：GX160空冷四冲程(S型)

汽缸排量：163CM

输出功率：4.0KW/3600rpm

扭矩：8.6N.m/2500rpm

重量：15kg

振动频率：150Hz

振幅：1.25mm

激振力：4.2KN X 2

生产频率：单边200～260根/组小时

振捣棒直径：50mm

软轴直径：13mm

软管直径：36/46mm

总重：82kg

当一个小小的心念变成成为行为时，便能成了习惯;从而形成性格，而性格就决定你一生的成败。

其他型号的捣固镐：

ND-4 捣固镐 、 NCD-40 内燃冲击捣固镐 、

NRD-4 内燃软轴捣固镐、 ND-4.2*2软轴捣固镐 、YCD-2大型夹实捣固镐 、

ND-4.2 手持式内燃捣固镐 、ND-4 冲击式内燃捣固镐 、

ND-4.2*2软轴捣固镐、CD-2 液压道岔捣固镐 、 ND-4.3 手持式内燃捣固镐、

ND-50 冲击捣固镐 、 ND-4.4 内燃小型捣固镐、

YCD-22 内燃线路捣固镐、 ND-4.5内燃手持捣固镐、

YCD-2N 液压道渣捣固镐、 ND-4.2*4大型软轴捣固镐、

ND-4.6铁路手持捣固镐、NSD-1冲击小型捣固镐 、BH-23进口威客捣固镐、

ND-5.4*4 软轴捣固镐 、ND-4.1 钢轨内燃捣固镐、

PPSN55威客捣固镐、YD-2 大型捣固镐、

XYD-2 铁路大型捣固镐 、ZCD-300 内燃直动捣固镐、

ND-45冲击式直动捣固镐 、NCD-50手持式冲击捣固镐、

SND-23 进口冲击式捣固镐 、XYD-22小液捣、CD-22液压大型捣固镐 、

ND-4000手持振动式捣固镐 、ND-3手持式捣固镐
