输电线路分布式故障定位装置-线路故障排查

产品别名：输电线路故障诊断系统、线路分布式故障智能诊断装置、分布式故障装置、

                  分布式故障检测装置

产品型号：TLKS-PIMG-DSC

输电线路分布式故障定位装置

一、产品描述：

输电线路分布式故障定位装置是一种高效、可靠的监测系统，可以实时监测输电线路的运行状态，快速发现和定位故障，并提供预警和保护功能。主要由硬件和软件两部分组成。硬件部分包括监控服务器和线路故障定位装置，软件部分则包括监控软件。该系统采用分布式故障定位技术，可以在线监测输电线路的电气状态，实时发现和定位故障，并提供预警和保护功能。

二、工作原理：

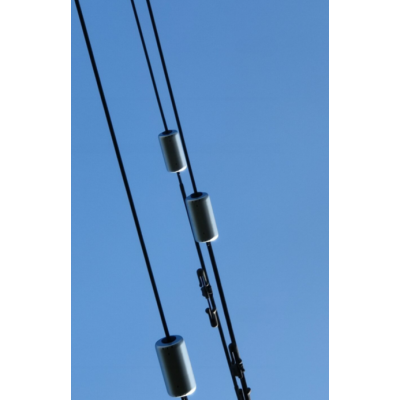

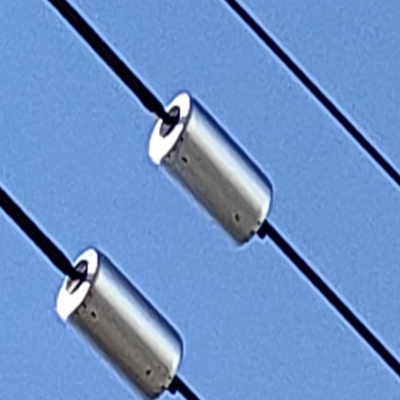

输电线路分布式故障定位装置的工作原理基于电力系统的运行特点和故障发生的特征。其中，线路故障定位装置安装在导线上，通过感应取能方式获取工作电能，准确采集线路工频电流及行波电流波形数据，以4G/5G等无线方式发送回后台数据中心。监控服务器则运行监控软件，通过访问Internet得到故障定位装置采集数据，完成对采集的线路电流数据的显示、分析处理、存储、打印报表等功能。该系统通过分布式部署在输电线路上的传感器，实时采集并传输线路上的电压、电流等参数，监测其电气状态。一旦出现异常情况，如过载、短路、接地等故障，系统会立刻发出警报。

三、产品功能：

1.根据工频故障电流确定故障区间

2.在确定的故障区间实施行波精确定位

3.对十复杂网络结构的输电线路，在分支点处可安装分布式故障诊断装置，将复杂网络划分为一些简单的单线结构

4.辨识故障引起的原因，实现雷市与非雷击故障的辩识。同时也可以实现雷击未跳闸情况下雷击避雷线、杆塔及导线的辨识

四、技术参数：

1.环境温度：- 40℃~ 85℃

2.环境相对湿度：0~ 100%RH

3.大气压力：86kPa ~ 106kPa

4.储存温度：- 40℃ ~ 85℃

5.风速：0km/h ~ 100km/h

6.线路负荷：系统耦合取电正常工作电流范围20~ 1000A

7.兼容性：能耐受500kV强电场、强磁场，具有可靠稳定的电磁兼容能力

五、总结：

输电线路分布式故障定位装置它能够实时监测输电线路的工作状况，快速准确地发现和定位故障，并且提供预警和保护措施，从而有效降低输电线路故障导致的损失。该系统的应用，可以有效保障输电线路的安全稳定运行，提高电力系统的可靠性和经济性。随着技术的不断进步和应用需求的不断提高，相信该系统将会在未来的电力系统中发挥更加重要的作用。

关于设备详情信息，来电联系深圳特力康科技有限公司李女士：

手机号码13682351635（微信同号可加）QQ:1920671927 座机号：0755-29500762

定制产品，报价为市场当前发布时参考区间价，实际价电议。

六、注意事项：

1.应注意避免设备掉落在地面上，或者受到其他物体较强的冲击；

2.应注意避免太阳能板受外界较强冲击，造成太阳能板破损；

3.安装时应尽量让太阳能板对着阳光方向；

4.安装设备时应关断电源开关，在安装完成后再打开带能源开关；

5.严禁私自拆卸结构或电路板，未经授权私自拆卸设备将失去保修权。
