电力线路弧垂监测预警系统-弧垂在线监测

产品别名：激光测距导线弧垂监测装置、架空线路弧垂监测系统、输电线路导线弧垂在线监测装置

产品型号：TLKS-PMG-HC

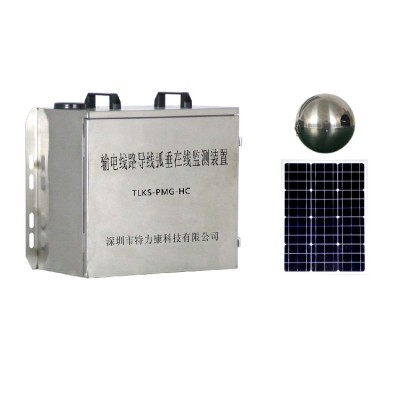

电力线路弧垂监测预警系统

一、产品描述：

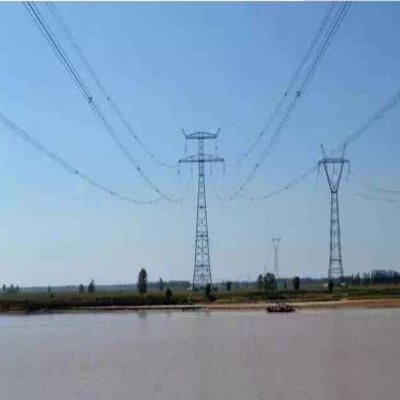

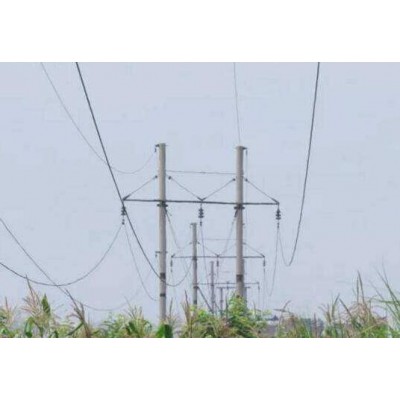

三跨输电线路的外部条件恶劣，再加上高负荷的运行，输电线路极易产生线路弧垂过大。由于输电线路属于架空状态，经常跨越公路，铁路，河流，翻山越岭。如果线路弧垂过大，也就代表高压线路离地面的距离越近，会造成线路短路，危害送电安全，甚至对线下的行人、车辆、建筑、船舶会造成伤害。 为此深圳特力康科技有限公司研发出一款实时测量弧垂z低点与地面垂直距离参数的一款设备——电力线路弧垂监测预警系统，让你时刻了解安全距离，把控输电安全。

二、工作原理：

电力线路弧垂监测预警系统可实时感知导线弧垂大小，装置将采集到的导线数据及其变化状况，利用通过3G/GPRS/CDMA 等网络传输到后台监控中心，进行分析，如果出现异常，系统会以多种方式发出预报警信息，提醒工作人员采取相应的应对预防措施。

三、产品功能：

数据采集

1.能传感、采集导线距离地面z小距离、线夹出口处导线切线方向与水平方向的夹角、导线弧垂，并将测量和计算结果通过通信网络传输到状态监测代理或状态监测主站；

2. 具备自动采集功能，按设定时间间隔自动采集导线距离地面距离和线夹出口处导线切线方向与水平方向的夹角、导线弧垂，z小采集间隔宜大于 5 分钟，z大采集间隔小于60分钟，默认时间间隔为30分钟；

3．具备受控采集功能，能响应远程指令，实时采集数据；

4．具备主机电池电压采集功能和探头电池电压采集功能。

数据输出

输出的信息包括：采集导线距离地面z小距离、线夹出口处导线切线方向与水平方向的夹角、导线弧垂，及电源电压、心跳包等工作状态数据

四、技术参数：

供电方式 太阳能高性能蓄电池

通信方式 3G/GPRS/CDMA/以太网

工作电压 DC12V

工作电流 100mA

蓄电池容量 33Ah/12V

太阳能 18V/30W

待机时长 >10天

重量 20Kg

工作温度范围 -40℃～85℃；

五、总结：

客户端通过电力线路弧垂监测预警系统控制管理中心的数据实时浏览观测各监控点的现场情况，后台维护监控人员可从现场发送来的导线弧垂数据进行分析比对，如出现异常信息，即立刻作出相应的应急处理，以确保高压线路的安全运行。输电线路弧垂在线监测系统告别以往的人工巡线，实现对电网线路智能管理，提高线路预防灾害的能力，提高运维效率。

更多产品详情，欢迎大家来电咨询：/1/3/6/8/2/3/5/1/6/3/5/  特力康科技有限公司李女士

定制产品，报价为市场当前发布时参考区间价，实际价电议。

六、注意事项：

1，应注意避免设备掉落在地面上，或者受到其他物体较强的冲击；

2，应注意避免太阳能板受外界较强冲击，造成太阳能板破损；

3，安装时应尽量让太阳能板对着阳光方向；

4，安装设备时应关断电源开关，在安装完成后再打开带能源开关；

5，严禁私自拆卸结构或电路板，未经授权私自拆卸设备将失去保修权。
