输电线路分布式故障定位系统-实现线路状态全面在线监测

产品别名：输电线路分布式故障定位系统

产品型号：TLKS-PMG-DSC

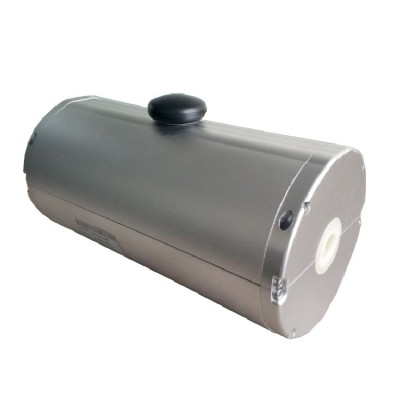

输电线路分布式故障定位系统

一、产品描述：

输电线路分布式故障定位系统 实现了对输电线路故障状态的全面在线监测。当故障发生时，系统能够迅速调动各节点信息，进行协同分析，从而快速、准确地定位故障位置。这种分布式的设计不仅提高了系统的监测效率与准确性，为电力系统的稳定运行提供了更加可靠的保障。

二、工作原理：

输电线路分布式故障定位系统采用先进的感应取能技术，无需外部电源即可持续工作，有效降低了安装与维护成本。它们能够精准地采集线路上的工频故障电流及故障行波电流波形数据，这些数据是判断线路运行状态和故障位置的关键依据。将采集到的数据通过4G网络，发送到后台数据中心，确保了数据的时效性和准确性。 通过Internet访问数据中心，实时接收并处理来自各故障定位装置的数据。它不仅能够直观地展示线路电流等参数的实时变化，还具备高级的数据分析处理能力，能够自动识别出线路中的异常情况，如过载、短路、接地等故障。一旦检测到故障，系统会立即触发警报机制，向运维人员发送详细的故障报告和位置信息，为快速响应和抢修提供有力支持。

三、产品功能：

1.根据工频故障电流确定故障区间

2.在确定的故障区间实施行波精确定位

3.对十复杂网络结构的输电线路，在分支点处可安装分布式故障诊断装置，将复杂网络划分为一些简单的单线结构

4.辨识故障引起的原因，实现雷市与非雷击故障的辩识。同时也可以实现雷击未跳闸情况下雷击避雷线、杆塔及导线的辨识

四、技术参数：

1.环境温度：- 40℃~ 85℃

2.环境相对湿度：0~ 100%RH

3.大气压力：86kPa ~ 106kPa

4.储存温度：- 40℃ ~ 85℃

5.风速：0km/h ~ 100km/h

6.线路负荷：系统耦合取电正常工作电流范围20~ 1000A

7.兼容性：能耐受500kV强电场、强磁场，具有可靠稳定的电磁兼容能力

五、总结：

 综上所述，输电线路分布式故障定位系统通过智能化、网络化的技术手段，实现了对输电线路状态的全面监控和故障的快速响应。它不仅能及时发现并定位故障，还能够为电力系统的安全稳定运行提供有力的数据支持和技术保障。随着智能电网建设的不断深入，该系统将在未来电力系统中发挥更加重要的作用。

关于设备详情信息，来电联系深圳特力康科技有限公司李女士：

手机号码1/3/6/8/2/3/5/1/6/3/5/（微信同号可加）   QQ:1/9/2/0/6/7/1/9/2/7 / 座机号：0/7/5/5/-2/9/5/0/0/7/6/2

定制产品，报价为市场当前发布时参考区间价，实际价电议。

六、注意事项：

1.应注意避免设备掉落在地面上，或者受到其他物体较强的冲击；

2.应注意避免太阳能板受外界较强冲击，造成太阳能板破损；

3.安装时应尽量让太阳能板对着阳光方向；

4.安装设备时应关断电源开关，在安装完成后再打开带能源开关；

5.严禁私自拆卸结构或电路板，未经授权私自拆卸设备将失去保修权。
