电缆接地环流测试仪-电流检测新篇章

产品别名：电缆护层环流在线监测系统、电力电缆护层接地环流在线监测装置、电缆护层综合在线监测装置、电缆护层环流在线监测装置

产品型号：TLKS-PLGD

电缆接地环流测试仪

一、产品描述：

电缆护层环流作为高压电力电缆系统中一个复杂且重要的现象，其形成与电缆系统的多种因素密切相关。三相负荷不平衡、电磁感应以及温度变化是导致护层环流产生的主要原因。这些因素相互作用，使得电缆金属护层上感应出不平衡的电压和电流，即护层环流。护层环流的存在对电缆系统带来了显著的负面影响。护层环流导致的发热现象加速了电缆金属护层的老化过程，降低了其绝缘性能和机械强度，从而缩短了电缆的使用寿命，其次，过大的环流还可能引发局部过热，增加电缆故障的风险，如绝缘击穿和短路等。为有效应对这些问题，深圳特力康科技有限公司创新研发了电缆接地环流测试仪。

二、工作原理：

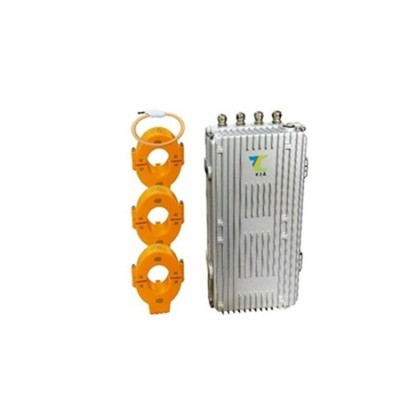

电缆接地环流测试仪集成了护套环流传感器与采集器等核心组件，专为6.6kV及以上高压电缆线路设计，实现了对接地电流的精准实时监测。该系统不仅具备异常检测能力，能即时发现潜在的问题，还通过预防性监测保护电缆线路及其交叉互联线、接地线等关键资产免受损害。其远程查看功能让维护人员能够随时随地接收监测数据，全面掌握电缆运行状态。这种实时预警机制取代传统的人工定期巡测模式，大幅度减轻了运维人员的工作负担，同时对电流异常，系统会自动报警并告知被盗的接地线位置，有效预防了突发事故的发生。通过精确测量与定时巡检，显著提升了系统维护的效率和准确性。

三、产品功能：

1.在线监测:实时监测高压电缆线路金属护层接地电流波形、幅值大小等，降低巡检人员工作强度，并可实现高精度检测；

2.自动报警:接地电流瞬态升高或突变减小为零时，自动触发报警功能;

3.线缆防盗监测:接地线等被盗后，系统自动报警并告知被盗的接地线位置;

4.系统自诊断:实时检测系统自身故障情况，并将结果上传到监控平台;

5.远程查看:可通过2G/3G/4G网络给维护人员手持式设备上发送实时监测数据;

6.信息记录分析:记录测量数据、故障记录等相关参数，提供曲线围、柱状图等直观图表及统计报表(周、月、季、半年、年);

7.太阳能供电，支持CT取电，满足复杂现场的供电需求。

四、技术参数：

1.灵敏度：≤±0.1A

2.测量范围：不少于0-300A/50Hz

3.测量z大偏差：标准读数x1%0.5A

4.传感器类型：使用钳型开合式传感器

5.绝缘隔离水平：不低于DC10KV/1分钟

6.外壳材料：采用抗腐蚀、同时不能产生涡流的材料

7.防护等级：符合GB4208中规定的外壳防护等级IP68的要求

五、总结：

综上所述，电缆接地环流测试仪是高压电力电缆系统中一个不可忽视的现象，其监测与控制对于保障电力系统的安全稳定运行具有重要意义。通过使用电缆接地环流测试仪进行实时监测和控制，可以显著降低电缆故障风险，提高电力系统的整体运行效率，有效预防并减少因环流引起的电缆故障和安全隐患。

关于设备详情信息，请来电联系深圳特力康科技有限公司李女士

手机号码1/3/6/8/2/3/5/1/6/3/5/（微信同号可加）   QQ:1/9/2/0/6/7/1/9/2/7 / 座机号：0/7/5/5/-2/9/5/0/0/7/6/2

定制产品，报价为市场当前发布时参考区间价，实际价电议。

六、注意事项：

1.请务必小心操作，防止设备意外落地或遭受强烈碰撞。

2.为确保太阳能板正常运作，请避免其受到强烈的外力冲击，以免损坏。

3.在安装时，请尽量确保太阳能板正对阳光照射的方向，以z大化其能源收集效率。

4.在进行设备安装之前，请确保电源开关已关闭。待安装完毕后，再安全地打开电源开关。

5.未经授权，严禁私自拆解设备的结构或电路板，私自拆卸将导致保修失效。
