电力杆塔形变在线监测装置 应用方案

产品别称：杆塔形变在线监测装置、电力杆塔倾斜监测装置、杆塔在线倾斜检测仪、输电线路杆塔倾斜监测设备、

一、型号：TLKS-PMG-QX

二、概述

电力杆塔形变在线监测装置

电力杆塔形变在线监测装置，是特力康科技为确保电网安全而研发的精密设备。在复杂的电力环境中，杆塔倾斜常因自然因素与人为活动而悄然发生，难以肉眼察觉，却潜藏着巨大风险。本装置通过高精度监测技术，实时捕捉杆塔倾斜的细微变化，为电力运维人员提供及时、准确的数据支持，有效预防因杆塔倾斜导致的电力事故，保障电网的平稳运行。

三、工作原理

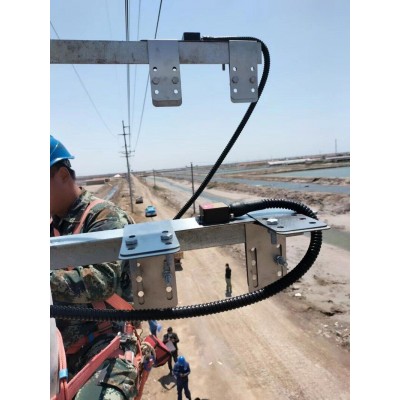

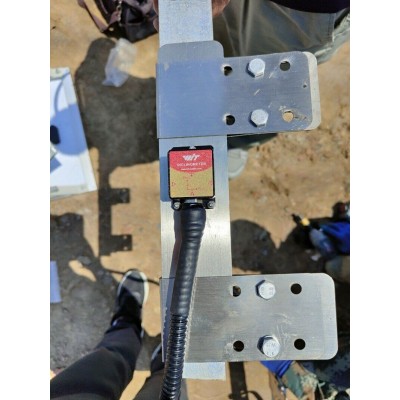

电力杆塔形变在线监测装置核心采用双轴倾角传感器，它能够精准测量杆塔在顺线与横向两个方向的倾斜角度。传感器持续工作，将采集到的数据实时传输至监测主机。主机通过内置的高性能通讯模块（支持3G/4G/光纤/WiFi等多种方式），将处理后的数据迅速发送至远程监测主站。一旦监测到倾斜角度超出预设的安全阈值，系统将立即触发预警机制，提醒运维人员采取相应措施，确保杆塔及输电线路的安全。

四、功能

1.嵌入式设计，体积小，功耗低，高可靠;

2.内置4G/3G/GPRS/CDMA无线网络通讯控制协议及TCPP协议;

3.支持动态或固定P地址方式，支持域名解析，多种触发启动模式;

4.两路数字量输入/输出，支持外部开关量触发

5.支持动态或固定|地址方式，支持域名解析，多种触发启动模式;

6.能传感、自动采集杄塔纵向和横向倾斜角度，进行相应存储，并将测量结果通过网络传输到数据集中器或数据处理系统;

7.响应数据处理系统的召测命令，进行杆塔纵向和横向倾斜角度的采集和传送

五、技术参数

1. 监测方法及原理：倾角法，双轴角度传感器

2. 量程：双轴±10°

3. 精度：±0.05°

4. 高抗振>20000g,05.ms，3次/轴

5. 传感器工作流：<40mA

6. 工作温度：-40°~85°

7. 环境温度：-40°~45°（低温型）

8. 防护等级：IP68

六：结语

电力杆塔形变在线监测装置，是电力设施安全不可或缺的“守护者”，它默默守护着每一座杆塔，以其敏锐的感知和精准的判断，确保电网的每一个细微变化都在掌控之中。我们相信，通过这款装置的应用，能够显著提升电力运维的效率和安全性，为电力行业的可持续发展贡献力量。如果您对产品感兴趣或有任何疑问，欢迎随时联系我们，定制服务、详细报价及更多产品信息，敬请垂询特力康科技李经理（联系方式：1/8/8/2/0/4/7/9/2/3/1，微信与QQ同号），我们期待与您携手共创安全电力新时代！
