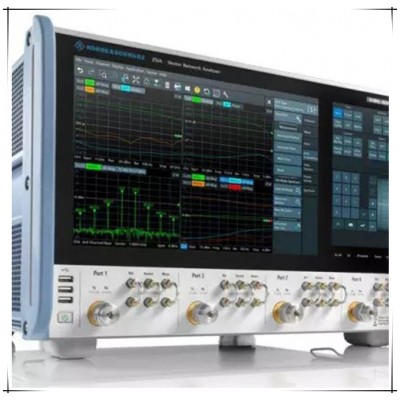

罗德施瓦茨ZNA26矢量网络分析仪ZNA26

R&S罗德施瓦茨ZNA26矢量网络分析仪ZNA26

ZNA26矢量网络分析仪

射频性能 jiang

10 MHz 至 26.5GHz

直观的仅触摸操作

至多四个集成式信号源

提供双端口或四端口型号

主要特点

10 MHz 至 26.5/43.5 GHz (R&S®ZNA26/43)

 提供双端口或四端口型号

出色的射频性能

至多四个集成式信号源

 *直观的仅触摸操作

产品功能和优势

出色的射频性能

高性能和快速，用于测量任务

主动和无源元件的测量

宽动态范围，可对测试中的高阻塞设备进行特征化

出色的稳定性，低跟踪噪声和出色的原始系统数据，实现高可靠性

高精度也适用于计量应用

宽功率扫描范围

 多功能硬件选项

强大而通用的测量系统

可选的直接通道访问，适用于宽动态范围，外部测试设置和系统集成、

多达四个内部相位一致性源，具有高灵活性和短扫描时间

多两个内部接收器工作，用于低跟踪噪声的快速混频器测量

多达八个独立的接收器，用于可靠的多通道相位测量

多四个内部脉冲调制器和脉冲发生器

用于扩展可用功率范围的可选电源和接收器步进衰减器

 软件选项种类繁多

具体挑战性的测量，直观的配置

时间域分析和扩展功能和作为信号完整性的眼图

标量混频器测量和频率转换测量

用于混频器测量的矢量混频器测量

没有LO接入的混频器/转换器上的频率转换测量

频谱分析模式，用于对被测设备进行广泛分析

实时测量不确定性计算和验证测量（metaS VNA工具）

 *的运营理念

直观的基于触摸的操作，操作方便

两个独立的触摸屏，操作方便

在较小的屏幕上显示用户选择的内容（例如SCPI命令）

只用muli触摸手势高效操作

自由配置通道，带拖放图

以DUT为中心的方法，可适应用户要求并优化设置

广泛的评估功能，用于详细分析测量轨迹

 扩展单元

的测量功能

使用R&S®ZVA-Z和R&S®ZC转换器系列的频率扩展高达750GHz

 完整解决方案的附件

用于校准，验证和不同测量的不同附件

机械校准和验证套件

自动校准单元

用于校准数据原位刷新的内联校准单元

测试电缆

扭矩扳手

支持R&S®NRP电源传感器系列
