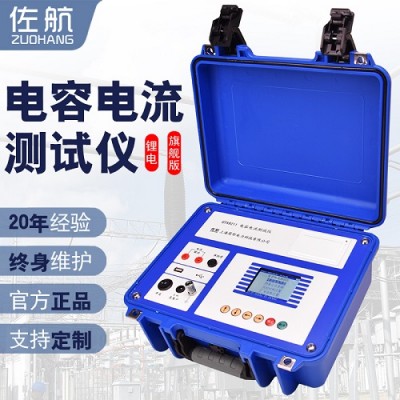

佐航电容电流测试仪QTA9211带电池

仪器简介

佐航 QTA9211 电容电流测试仪。采用全新硬件结构和速度更快的 ARM 处理器及 AD 转换器，内置全新的全数字变频逆变电源，效率高、发热量小、体积小、重量轻。与前一代相比，新一代体积和重量都大大减小，使用锂电池供电，更加便于携带和现场测试。加入新的测量方法，以解决 4PT 连接方式电网电容电流测试精度不高的问题。在任何时刻（包括测量过程中）都可准确测量零序 3U0 电压，从而便于用户判断系统工作状态；并且在测试过程中，如果零序 3U0 电压过高可自动停止测量过程。该测试仪采用工业彩色液晶屏（强光下可读）、中文菜单、人机交互更加友好，并且具备 U 盘存储和数据打印等功能。接线简单、测试速度快、测试稳定性和数据准确性高，大大减轻了试验人员的劳动强度，提高了工作效率。

功能特点

1      测量范围更宽，测试速度更快。

A智慧版

2      支持3PT连接方式、两种4PT连接方式、1PT连接方式现场电容电流测量。

B尊享版

2 支持变压器中性点异频信号注入法和补偿电容器组中性点异频信号注入法。

C旗舰版

2 支持3PT连接方式、两种4PT连接方式、1PT连接方式现场电容电流测量，以及对现场4PT连接方式测量不准的情况而提出的电容器组中性点异频信号注入法。

3  工业级彩色液晶显示屏，分辨率320×240点阵，强光下可读。

4  人机交互界面更加友好：

(1)对于一些重要的操作及参数设置，显示其提示信息和帮助说明。

(2)测量结果及相关参数显示和打印更加详细，便于用户日后分析。

(3)选择PT连接方式时，可显示各种PT连接方式下的接线原理图，便于用户判别现场PT连接方式及测试线连接位置。

(4)屏幕顶部状态栏实时显示优盘插入状态，对未连接的设备进行操作时，显示相应的未连接提示信息。

5  实时测量和显示零序3U0电压值，便于用户判断系统工作状态；并且，在测量过程中如果发现零序3U0电压过高，可自动停止测量过程。

6  具备多重零序3U0过压保护电路，测试仪输出端可耐受AC100V 50HZ电压而不损坏。

7  内置全数字变频逆变电源，具有输出频率准确、输出电流可调、输出效率高、发热量小、体积小、重量轻、长时间工作稳定等特点。

8  具备输出短路保护功能。

9  具备实时时钟，可实时显示当前时间和日期；测量结果包括测量日期及时间。

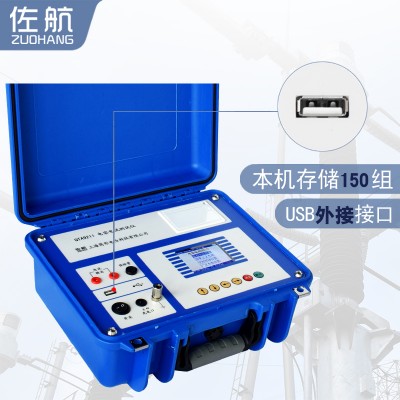

10 测量数据存储方式分为本机存储和优盘存储，其中本机存储可存储测量数据150条，并且本机存储可转存至优盘；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。

11 热敏打印机打印功能，快速、无声。

12 体积小、重量轻，方便携带使用。

技术参数
