二次供水恒压恒氯一体化柜机

余氯浓度测控型恒压变频二次供水工作站

工艺技术简介

一、产品研发背景：

    几乎众所周知，恒压变频供水设备由于其节能性、方便性和可靠性愈来愈成为二次供水行业的主流产品，因为该产品采用了恒压变频控制技术，可以适用于几乎所有的需要“恒压处理”末端管网供水和供液场合，系统灵活性强，可根据系统流量和压力的需求选择不同的恒压变频供液机组，z大程度上保障了后续管网用户用水或用液的出液压力稳定性，同时因应用户用水用液量的高低峰特点配置了变频调速控制器，凡此种种都在水压和水量方面实现了有效的技术保障；但是，一个不争的事实是，特别是疫情期间尤为明显，即水质问题未得到有效解决；为此水王公司产品研发部门开展了相应技术攻关，将水质监测功能与变频恒压供水功能有机融合为一体，尤其是余氯监测与控制功能，将恒压变频机组的出水实现了在线式“余氯智能投加控制”功能，堪称行业内的一大创举。当然，也可以选配更多的水质参数测控模块，实现更多不同行业用户的个性化需求。

二、 产品主要特点：

1， 安全性能好：恒压变频供水兼余氯在线投加过程完全自动化与智能化，主要通过触屏操作，几乎无需人工参与，也无传统药液混合的气雾、酸雾、碱雾及飞溅现象，因为在一特制的封闭PP机柜内同时完成恒压变频控制、消毒剂在线监测及溶混过程。

2， 产品智能化程度高：操作人员只需要通过外设的人机界面完成简单设置，设备的各工艺组成部件工作参数、工作状态、报警及启停控制等功能均有显示控制界面实现，几乎无需人工干预，很大程度上实现了”无人值守”；

3， 产品防腐蚀设计完善：针对不同行业特点，往往选用不同的恒压变频机组、投加不同的药剂，并采用不同的材质及专用组件；机体外壳采用PP材质，具有耐酸碱证书，可一劳永逸的适用于极为广泛的加药作业环境；

4， 产品外形美观，静音性好：带有耐酸碱消防证书的标准化PP化学品机柜，以及内置的恒压变频供液动作设备的静音设计，一改传统的机组及配药设备“傻大黑粗”形象，实现了***次的“登堂入室”，进入“实验室”“洁净车间”“绿色工厂”等场合。

5， 恒压变频供液、极速投药溶配、序批式及连续式液体质量控制技术两便：该柜机设备融合了“恒压变频供液”、“流量随动式”或“浓度测控式”在线配药加药技术是目前为止z为迅捷的配药或加药控制技术，所以可称为极速配比工作站。当然也可自行选择“现需现配、配存自由”等需求；此外，一站式解决恒压变频的供药或供水质量，及大地便利了特殊行业的“液体二次管网型应用”，经过我方的有效检索表明，此举应该是业内首创！

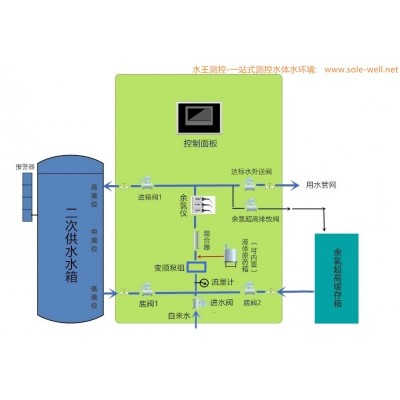

三、余氯浓度测控型恒压变频二次供水工作站工艺原理图与技术说明

1，余氯浓度测控型恒压变频二次供水工作站构造或结构组成概况：

    该款工作站设备包括：耐酸碱证书的PP机柜、内置型防腐恒压变频供液机组、内置型防腐管路、管式药水混合器、液体原药箱泵投加单元及不同的控制阀路；其中以成熟稳定的余氯在线浓度计为主要监测原件，可实现流量定比或者余氯浓度定比的随动型加药技术；同时恒压变频供液机组为后续管网型液体用户提供了良好的流量及出液压力参数，率先实现了液体质量、流量或压力的“统一化目标”。

2、工艺测控原理简介：

以次氯酸钠在线加氯工艺为例，由于配置了“真正实时在线”（非显色反应型）的余氯浓度计，在自动模式下，自来水类水源通过进水阀、变频机组和次钠药液在静态混合器实现在线式流量信号定比瞬时混合，并通过在线余氯浓度监测仪智能判断，若混合假药的余氯浓度在0.5~1.5ppm，即认定消毒液在线投加浓度质量合格（参考国家标准自来水余氯浓度指标≥0.3ppm）,则打开达标水体外送阀，即余氯浓度合格的在线消毒水体通过“恒压变频机组”持续送入“二次用水管网”，此类用水水量可由系统内的流量计读取；超出一定限度的“原始型余氯超高水体”（如瞬时余氯浓度持续大于3ppm，现场实践经验表明偶有发生）也可经由排空阀回路直接外送到“余氯超高缓存箱”，并等待高液位时由系统安排再次处理机会；

若上述在线加药混合的水体在线余氯浓度不在0.5~1.5ppm范围，则被认定药液稀释配制质量不合格，继而由系统打开进箱阀1，该类余氯浓度不达标消毒水体则存入“二次供水水箱”，并等待满液位时以余氯浓度序批式控制技术结合变频供水机组实现达标处理过程和外送至后续管网过程。

    此外，该款余氯浓度测控型恒压变频二次供水工作站整体水处理加药工艺过程简单、可靠而精准高效，基本上可实现余氯随加随用，可以说是z快速的一种余氯在线投加技术；由于还装配了变频机组、进水比例调节阀及在线流量计等，可实现流量比例加药控制技术和序批式加药调控技术的有机结合，兼具了高效性和精准性；系统还具有必要的余氯浓度巡检控制功能，即通过周期性巡检有关箱体内留存水体的余氯浓度来保障消毒效果的可靠性或稳定性。

系统附设了手动功能，包括各个控制部件的独自启停功能以及两个水箱的独立排空功能等。

四、 余氯浓度测控型恒压变频二次供水工作站/液体质量浓度控制型恒压变频二次管网供液站设备的用途

1， 二次水箱变频供水场合

2， 化学药液二次管网变频供液工艺

3， 海鲜加工行业的次钠消毒液浓度及成品消毒水管网输配场合

4， 适用于所有的恒压变频供液场景
