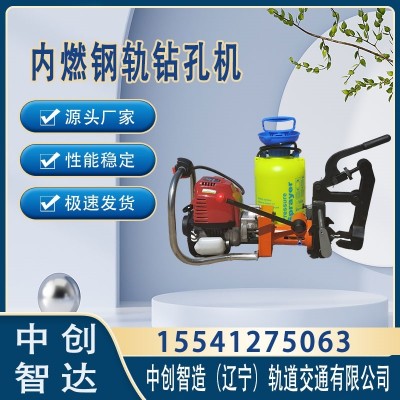

中创智造NZG-31钻孔机/铁路钻孔设备/轨道器械

中创智造NZG-31钻孔机/铁路钻孔设备/轨道器械

采购的指定厂家，质量严格把关，技术经验成熟，实用于高铁，地铁和普铁，可定制加工客户所需的样式，来图加工。中创智造NZG-31钻孔机/铁路钻孔设备/轨道器械

咨询：中创智造(辽宁)轨道交通有限公司

座机：0412-4802666

姜经理：155/4127/5063

张经理：131/8131/5727

王经理：167/3187/1666

王经理：153/0412/1459

姜经理：153/0412/1452

工作原理

NZG-31钻孔机的内燃机通过离合器齿轮减速将动力传递给主轴，主轴带动钻头旋转，以进行钻削运动;同时扳动进给搬把，通过齿条使主轴进给运动，达到钻孔的目的。

主要技术参数

1、内燃机型号： 汽油机GX35

2、内燃机功率： 1.2kW

3、空载转速： ≥270r/min

4、钻孔直径： Φ36-Φ9.8

5、钻孔时间： ≤40s

6、整机质量(包括扳把)： 17kg

7、外形尺寸： 650×230×250

操作规程

作业前准备：

1、钻头的安装：根据现场工作需要，安装φ31空心钻头或φ13.5、φ9.8麻花钻头。具体方法如下：

(1)本说明书以安装φ31空心钻头为例，向汽油机方向扳动进给扳把⑨至后端。

(2)再将夹紧摇臂⑥向汽油机方向抬起。

(3)抬起钻孔机，用呆扳手或用手指松开主轴套筒2处紧定螺钉，将钻头芯装入钻头内，再将两带扁处分别对准两紧定螺钉，在套筒内加入二硫化钼润滑脂，以防生锈。再插入花键轴内，并与花键轴根部靠紧后，再拧紧紧定螺钉便完成安装，本机具出厂为φ31空心钻头，见附图：

(4)钻头拆卸：按上述(1)、(2)、步骤抬起钻孔机，用呆扳手逆时针旋转螺栓，将钻头从主轴套取出。

(5)作业结束后，必须用随机带的扳子(如用其他扳子造成机具损坏，后果自负)将钻头卸下，并在螺纹孔处涂上稀油或防锈剂。

2、ding位块的安装：

选择与其所给钢轨型号相同的ding位块⑩(此ding位块为组合两用ding位块，即43和50，60和75组合，分别打有43、50，60、75字样，数字靠近钢轨一侧，表示所要钻哪种轨型。将ding位块侧面的螺栓用呆扳手逆时针旋松螺栓，以60Kg/m为例，将60字样靠近钢轨一侧，另一侧ding位槽与夹具ding位档靠紧，顺时针旋紧螺栓。如图所示：

3.注水桶的使用：

将NZG-31钻孔机手把对准注水桶口处的槽向下压至根部，逆时针旋转手把至打压装置旋出后，向注水桶内加注冷却液(防止钻头及所钻钢轨孔生锈)，加满冷却液后顺时针拧紧，然后逆时针旋转一个小角度，从注水桶口处的槽中拿出，往复压几下手把(向注水桶下加压)，将水管插入钻孔机夹具处中的油管3内，手握注水桶出水阀柄，拇指向下压水阀后，向前推即为打开状态。此时，向下压钻头芯，确定冷却液从钻头内流出后，才可以进行下一步操作。

4、ding位尺介绍和安装：

本ding位尺分为43、50、60、75等型号，分别在ding位尺拐头处打有标记。每把ding位尺分别有3个ding位槽都是按钢轨标准孔距加工成。

将NZG-31钻孔机标尺ding位器向后拉出，把ding位尺⑤插入夹具体内，到***个槽下。

5、加注燃油和润滑油：

加注燃油：先旋松燃油箱盖，向内加入90#以上无铅汽油或乙醇汽油后，再拧紧燃油箱盖，

加注润滑油：先旋松燃油箱盖，向内加入90#以上无铅汽油或乙醇汽油后，再拧紧燃油箱盖，

加注润滑油：先旋松润滑室油箱盖，向内加入润滑油(当环境温度在-10～40℃时，推荐使用SAE10W—30汽油机润滑油，当环境温度在0～-30℃时，推荐使用SAE5W—30汽油机润滑油)，达到其刻度尺刻度线即可，不可少加或过量加注润滑油，拧紧油箱盖。用手指按汽油机化油器储藏泡几下，待化油器储藏泡中充满汽油后即可。

6、启动汽油机：

NZG-31钻孔机在气温低于10℃时，通常先将风门关闭(向上提)，把油门加大到1/4处，迅速拉动启动盘，慢慢放回，待汽油机启动后，慢慢将风门开到大(向下压)，慢慢加大油门，空运转30秒，检查传动部分是否灵活，有无异常杂音，螺杆连接是否松动，按动汽油机停止按钮，准备钻孔。
