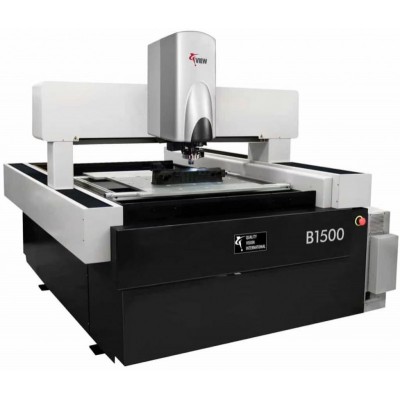

VIEW Benchmark XLT大行程非接触式计量系统

QVI 旗下  VIEW Benchmark XLT 是一款稳定可靠的大行程非接触式计量系统。

XLT拥有从900毫米X1500毫米到1500毫米X2000毫米的延伸行程范围，可以测量大面积组件和多个小组件的组合群体。好的光学,照明,以及图像处理功能使XLT成为好的计量系统。

移动桥式设计功能为取放产品提供了一个开放式工作区域.

先某进的图像处理功能，确保某高某速，某高某精度和某高某稳健性能强某大的计量软件和数据分析工具可供选择某高某精度光学系统.

X,Y,Z 行程 (mm)

900 x 1500 x 150

1250 x 1500 x 150

1500 x 1500 x 150

1250 x 2000 x 150

1500 x 2000 x 150

Y-axis - 2000 mm

Z-axis – 200 mm

X,Y,Z 光栅尺分辨率:0.5 μm

平台驱动系统:直流伺服马达 X,Y,Z

速度:X,Y - 200 mm/sec    Z- 100 mm/sec

载重:100 kg

光学系统:双重放大, 视场可交换式前置镜头单一放大, 工厂安装背光的镜头和视场交换式前透镜

计量软件:

可选项: Elements

可选项Measure-X

可选项软件模块:

区域多点自动ju焦

连续捕获图像 (CIC)

先某进的图像滤光和图像拼接，自定义

UI操作软件

MeasureFit   Plus

SmartProfile

3D GD&T 评估软件

VMS 离线编程软件

数字输入/输出Digital I/O

Benchmark的应用范围包括：

半导体/电子

BGA, μBGA, CSP, 倒装xin片, MCM, bump-on-die

引线框，引线接合，柔性线路板，连接器

SMT元件贴装

锡膏/环氧数脂胶点

xin片载体和托盒

喷墨打印机墨盒

光纤组件和MEMs

数据存储

悬置件

滑块和悬臂组(HGA)

磁盘介质基板

精密注塑和机加工件

模具和刀具

某医某疗设备

燃料喷射部件

手表组件
