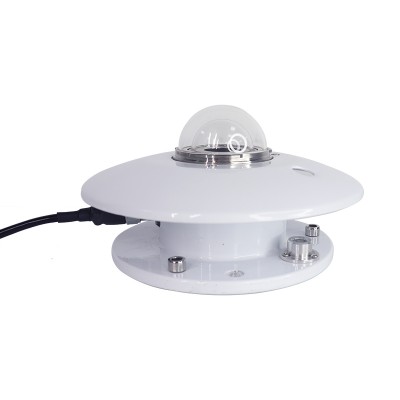

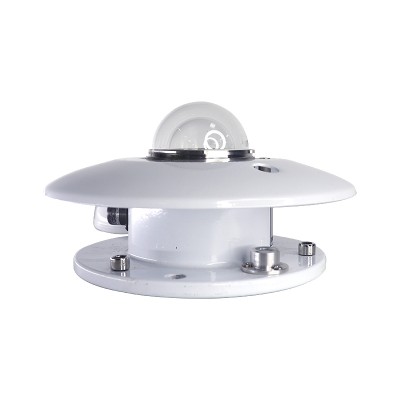

XF-C60总辐射表（二级）

产品简介
总辐射表（二级）XF-C60主要用来测量波长范围为0.3~3微米的太阳总辐射。如果感应面向下可测量反射辐射，也可用于测量入射到斜面上的太阳辐射，如加遮光环可测量散射辐射。
因此，它可广泛应用于气象、太阳能利用、农林业、建筑材料老化及大气环境监测等部门的太阳辐射能量的测量。
该表由双层石英玻璃罩、感应元件、遮光板、表体、干燥剂等部分组成。
感应元件是该表的核心部分，它由快速响应的绕线电镀式热电堆组成。感应面涂3M无光黑漆，感应面为热结点，当有阳光照射时温度升高，它与另一面的冷结点形成温室电势差，该电动势与太阳辐射强度成正比。
双层玻璃罩是为了减少空气对流对辐射表的影响，内罩是为了截断外罩本身的红外辐射而设的。

技术参数
灵敏度 7~14μvw-1m2
响应时间 <15s（95%响应）
年稳定度 不大于±2%
余弦响应 不大于±7%（太阳高度角10°时）
方位 不大于±5%（太阳高度角10°时）
非线性 不大于±2%
光谱范围 0.3~3μm
温度系数 不大于±2%（-10~40）
输出信号 0~20mV

产品尺寸

安装与维护
总辐射表（二级）XF-C60安装场地应选择在感应元件平面以上没有任何障碍物，保证日出、日落的方位上无高度角超过5°的障碍物，并应避免出现阴影落在感应面上的现象。该表不应靠近浅色的建筑物或其它易反射阳光的物体，也不应靠近人工辐射源。
安装时应将该表的插头朝北放置，先调水平然后再固定。
总辐射表（二级）XF-C60与记录器的连接电缆应为双芯屏蔽导线，并具有防水性能，电缆应牢固的固定在支架上或埋入地下进行保护。
连续工作的总辐射表每天至少检查一次，检查内容主要看玻璃罩是否清洁。如出现冰雪、霜、露、等应设法轻轻除去这些沉积物。此处应定期检查水平状态、干燥剂是否有效、罩内有无水汽等。
如果干燥剂变成粉色时，需要更换，正确的干燥剂颜色为蓝色。
如果用数字电压表测量，测得的电压值除以总辐射表的灵敏度系数，即为辐射量。

辐射量==W/m2
3 仪器的成套性
1.总辐射表（二级）XF-C60一台
2.输出导线一根；
3. 使用说明书一份；
4. 检定证书一份；
5. 合格证一份。

4 储存
在相对湿度80%以下。且不得有腐蚀性，挥发物的室内储存。

质保及售后：
保修承诺：产品自交付期起质保期为12个月（因未按照相应的技术要求操作或其他的人为行为导致产品发生问题除外）。
售后承诺：用户可以通过电话咨询有关技术问题，并得到明确的解决方案。若属于产品本身质量问题可返厂维修或更换。
