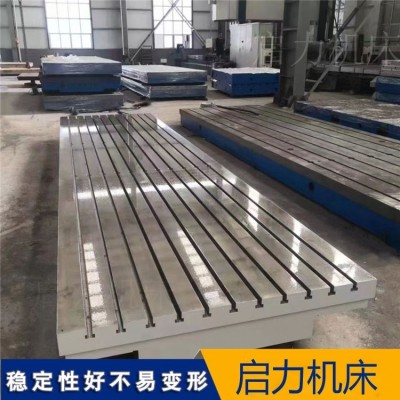

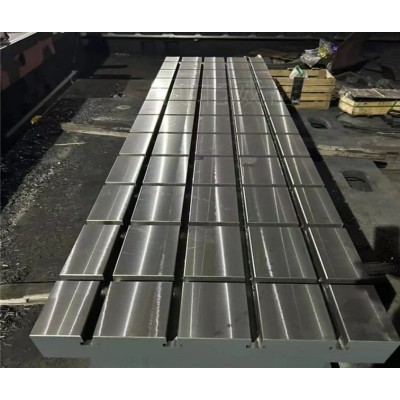

T型槽焊接平台 伺服电机试验平台 设备铸铁底座

电机试验平台:功能架构与关键技术解析
电机试验平台作为电机研发、生产和质量控制的核心装备，其功能架构与关键技术的先进性直接决定了电机性能测试的精度与效率。随着新能源汽车、工业自动化等领域的快速发展，对电机试验平台的要求日益提高，其技术体系也呈现出多学科交叉合的特点。以下从系统架构、核心功能模块及关键技术三个维度展开深解析。
一、电机试验平台的系统架构设计
现代电机试验平台采用模块化架构设计，通常由动力加载系统、数据采集系统、控制系统和数据分析系统四大核心模块构成。动力加载系统通过磁粉制动器、伺服电机对拖等动态负载模拟技术，可复现电机在真实工况下的扭矩-转速特性。例如某新能源驱动电机测试平台采用双向回馈技术，将测试过程中的电能回馈至电网，节能效率可达70以上。数据采集系统则集成高精度传感器网络，如0.1级扭矩传感器、±0.2℃温度采集模块等，实现电机效率MAP图的毫米级精度测绘。
控制系统作为神经，采用实时操作系统（RTOS）与FPGA硬件加速的混合架构，将控制周期压缩至50μs以内，确保瞬态工况测试的准确性。厂商的试验平台已实现AI算法嵌入，通过LSTM神经网络预测电机温升曲线，使耐久性测试时间缩短30。
二、核心功能模块的技术突破
1.动态响应测试模块
针对电机启动、制动等瞬态过程，采用基于模型预测控制（MPC）的闭环调节技术。如某电机测试平台通过200kHz高速采样，可捕捉到μs级电流纹波，结合卡尔曼滤波算法去掉传感器噪声，使动态效率测试误差控制在±0.5以内。
2.NVH性能分析模块
集成声学相机和MEMS振动传感器阵列，通过阶次分析技术分离电磁噪声与机械振动。某电驱动总成测试案例显示，该模块可识别出0.05mm的转子偏心量，帮助将电机空载噪声从45dB(A)降至38dB(A)。
3.智能诊断系统
数字孪生技术构建电机虚拟原型，通过对比实测数据与仿真模型的偏差实现故障预警。某企业平台应用该技术后，轴承早期故障识别准确率提升至92，避免因突发失效造成的测试中断。
未来，随着数字孪生、量子传感等技术的发展，电机试验平台将向"自适应测试"方向演进。某实验室原型机已展示出根据实时测试数据自主调整工况参数的能力，这标志着电机测试正式进入智能化3.0时代。不过，平衡测试精度与成本，仍是行业需要持续攻关的课题，特别是在碳化硅电机、超导电机等新兴领域，试验平台的技术革新仍需与材料学、热力学等多学科深协同。
