风速风量流量计安装方法

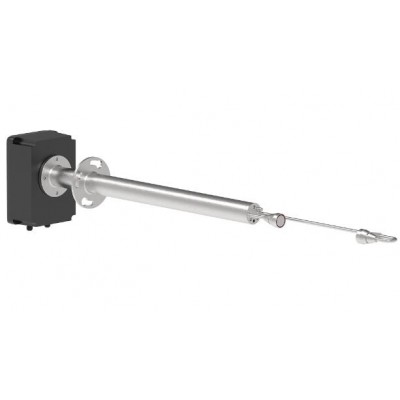

风速风量流量计一般在大口径(DN300~DN1500)时选用。外型结构有两种,即断流插入式和不断流插入式,如图所示。断流插入式是指在管道中没有介质流动的情况下进行拆卸、维修和安装,不断流插入式是指可以在管道中介质正常流动的情况下进行拆卸、维修和安装,用户可根据现场的要求及情况自已选定。
风速风量流量计安装方法
1.传感器安装时,需在工艺管道上开φ100mm孔,其中心线必须与管道中心线垂直相交,将基座(由厂方提供)焊接在管道的开孔的位置上,焊接时要保证基座高度为95mm(见图)。
2.将传感器测量头置于已焊好的基座内,注意传感器箭头方向与介质流动方向*,切勿装反。用螺栓将传感器与基座紧固好即可。
3.不断流插入式传感器的插入深度(公称管道半径与用户管道壁厚δ之和,允许误差±0.05D)出厂前已调好,安装前应确认。
4.不断流插入式传感器可在不断流的情况下拆装。拆卸时,首先切断放大器电源,然后松开丝杠两个下锁紧螺母,转动丝杆将测量头移至球阀上部空腔内,关闭球阀,拆除球阀上端法兰固定螺栓,将传感器拆下。安装时,首先将球阀上端法兰固定螺栓紧固好,然后转动丝杆将测量头移至管道中心位置,紧固丝杠两个下锁紧螺母即可。
风速风量流量计是基于S形毕托管测量原理,测量装置安装在管道上,其探头插入管内测的管道的总压与静压差从而得到流速及流量的。
