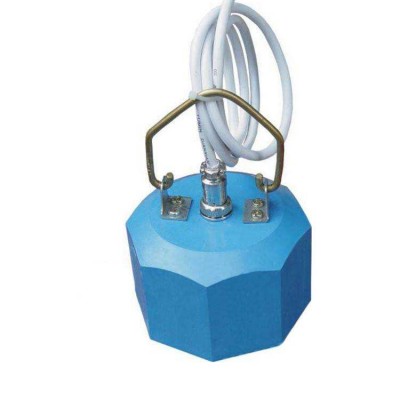

GY15风筒压力传感器

GY15风筒压力传感器产品介绍

GY15风筒压力传感器主要用于检测煤矿井下通风用风筒内的风压，实现对风筒内风压的连续监测，用以防止对风筒的人为损坏所造成的跑风漏风现象。杜绝事故的发生。Kuangan002

GY15风筒压力传感器为井下悬挂卡式仪器，在使用时应严格按照有关规定执行，防止发生意外事故。本仪器具有断电功能和现场指示灯显示功能，即当风筒内无风时，风压传感器可将信号反馈至系统并立即切断有关设备电源，保证安全生产。

GY15风筒压力传感器工作原理

GY15风筒压力传感器由下列单元组成：手柄组，干簧管组，永磁铁组。永磁铁固定在硅胶板上，当局扇风筒内有风且大于6m/s（出厂前调定）时，风的压力通过进风口作用于硅橡胶板上（永磁铁固定在胶板上），使胶板凸起，靠近干簧管，由于干簧管的位置静止不变，干簧管吸合，常开变常闭，此时说明风筒内风速超过6m/s，测量完成。

GY15风筒压力传感器技术指标

测量范围：4～15m/s；

测量误差：±2%；

信号输出：1/5mA；0/5mA；5/10mA；0/5V；0/10V；无源触点（常开）；

输出断电控制：一组常开常闭触点 250V 0.5A

工作电压：DC12～18V;

zui大传输距离：≥2000m；

电缆为：PUYVR 3×1.0矿用阻燃橡套电缆

分布电感：0.8mH/km；

分布电容：0.1uF/km；

直流电阻：24Ω/km。

关联设备：煤矿安全生产监测系统，经联检后与各监测系统配套兼容。

传感器外壳防护等级为IP54。

重量:约1500g
