三维柔性焊接平台-解决汽车焊装夹具设计慢、成本高难题

三维柔性焊接平台提升焊接效率汽车零部件生产线快换模解析
汽车零部件生产正面临“多品种、小批量”的市场需求，传统焊接生产线换模需拆卸专用夹具、重新调试定点，耗时长达4-8小时，严重制约生产效率。而三维柔性焊接平台凭借模块化、可重构的特性，能将换模时间压缩至15-30分钟，焊接效率提升30%-50%，成为解汽车零部件生产瓶颈的关键设备。本文深入解析平台实现快换模的核心逻辑，以及在汽车零部件生产中的实际应用价值。
一、快换模的核心逻辑：模块化重构标准化衔接
三维柔性焊接平台之所以能实现换模，关键在于打破了传统专用夹具的“刚性限”，通过两大核心设计构建柔性换模体系：

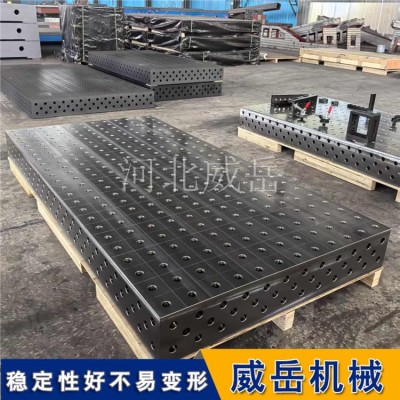

模块化夹具快组合：平台配备标准化模块（方箱、角尺、支撑块、快锁紧销等），所有模块均可通过台面T型槽（槽宽16/22/28mm，间距50/100mm）拼接。针对不同汽车零部件（如发动机支架、电池托盘、车门铰链），无需重新设计夹具，仅需调整模块组合方式，即可快搭建专属定点工装，换模时仅需拆卸旧模块、组装新模块，操作简单；
标准化接口减少调试时间：平台预留ISO标准接口，可与焊接机器人、变位机、视觉检测系统无缝对接。换模后，机器人通过预存的工件程序与平台定点基准自动匹配，配合视觉定点系统动态补偿偏差（补偿精度±0.01mm），无需人工反复示教调试，大幅缩短换模后的衔接时间。
二、汽车零部件生产线快换模实操流程
以“轿车底盘→SUV底盘”的换模为例，整套流程仅需4步，30分钟即可完成：
旧模拆卸（5分钟）：松开快锁紧销，拆除固定轿车底盘的夹具模块，用压缩空气清洁台面与T型槽内的焊渣、铁屑，确保台面无杂质影响新模块安装；
新模组装（15分钟）：根据SUV底盘尺寸，选用对应规格的支撑块、角尺模块，按预设计方案在台面上定点拼接，通过定点销（精度±0.02mm）固定模块位置，确保夹具整体定点误差≤±0.08mm；
设备协同调试（8分钟）：调用SUV底盘焊接的预设程序，机器人通过视觉相机捕捉夹具定点基准，自动校准焊接路径；变位机调整至适配角度（0-360°可调），确保焊缝可达性；
试焊验证（2分钟）：用样件进行试焊，通过三坐标测量仪检测焊接后零件尺寸偏差（需≤±0.1mm），确认无误后即可启动批量生产，换模流程闭环。
在汽车行业向定制化、多元化发展的趋势下，三维柔性焊接平台的快换模能力成为生产线的“核心竞争力”。它不仅解决了多品种生产的换模痛点，更实现了效率与成本的双重优化，为汽车零部件企业应对市场变化提供了灵活的生产解决方案。随着自动化技术的不断融，这类柔性生产设备将成为汽车制造业转型升级的重要支撑，推动焊接生产向、更柔性的方向发展。
