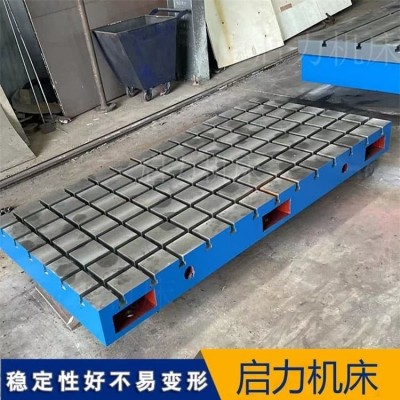

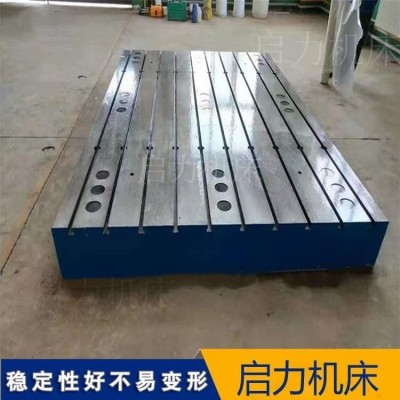

试验铁地板2000×1500mm 新能源汽车电机测试平台专用

论试验台铁地板的之要义
汽车疲劳振动试验需模拟车辆全生命周期内的振动环境（如发动机持续震颤、路面颠簸冲击），测试周期常达数百至数千小时，对基础平台的抗振稳定性、精度保持性、承载耐久性要求远高于普通振动测试。以下从材质、精度、抗振、承载、结构及安全六大核心维度，明确平台技术要求，确保适配汽车零部件（发动机支架、电池托盘、减震器等）疲劳测试需求。
一、材质技术要求：适配高频疲劳振动特性
试验铁地板主体及关键部件材质需兼顾高阻尼、强度，避免长期振动导致材质失效：
主体材质：优先选用QT600-3球墨铸铁（或HT350灰铸铁），其中QT600-3需满足抗拉强度≥600MPa、屈服强度≥370MPa，延伸率≥3%，确保长期承载无变形；材质需经550℃±10℃高温时效处理（保温4-6小时）6个月自然时效，残余应力去除率≥90%，避免后期精度漂移；
试验铁地板台面涂层：表面需做林化环氧树脂静电喷涂处理，涂层厚度60-80μm，硬度≥40，耐盐雾腐蚀≥500小时（适配发动机测试中油污、冷液环境），且涂层附着力达GB/T9286-1998中的1级标准，避免振动摩擦导致涂层脱落；
连接部件：地脚螺栓、定点销选用10.9级强度合金钢材，抗拉强度≥1000MPa，表面做热镀锌处理（锌层厚度≥85μm），防腐蚀且抗振动松动。
二、精度技术要求：保障疲劳测试数据重复性
汽车疲劳振动试验对精度稳定性要求高，需控制试验铁地板平面度、水平度及传振误差：
平面度：台面工作区域（按测试大工件尺寸预留200mm边界）平面度误差≤0.05mm/m（0级精度），用激光干涉仪检测时，任意2m范围内误差≤0.1mm，确保振动量均匀传递；
水平度：安装调试后，台面水平度误差≤0.03mm/m（用00级合像水平仪检测，分度值0.01mm/m），且长期使用（1年内）水平度衰减≤0.01mm/m，避免倾斜导致振动方向偏移；
传振精度：在10-2000Hz频率范围内（覆盖汽车主要疲劳振动频段），台面各测试点（均匀分布9个点位）的传振误差≤±1.5%，振幅不均匀度≤5%，确保被测件各部位承受一致的振动载荷，数据可重复。
三、抗振技术要求：隔绝干扰且耐高频冲击
需通过结构与阻尼设计，减少外部干扰并承受汽车高频疲劳振动：
阻尼特性：在50-1000Hz频率段（发动机常用振动频率），试验铁地板本体阻尼比≥0.045，振动传递率≤12%（通过振动台激励测试，参照GB/T23717-2009标准），避免地面、车间设备振动干扰测试；
抗共振能力：试验铁地板固有频率需避开10-2000Hz测试频段（或通过加装可调阻尼器，将共振峰值降低至3dB以下），防止共振导致台面振幅异常放大，损伤被测件或平台；
汽车疲劳试验铁地板的技术要求，需紧密围绕“长期稳定、传振、耐疲劳、防干扰”核心目标，确保在数百小时的发动机、减震器等零部件疲劳测试中，既能复现真实振动环境，又能保障数据可靠、设备安全，试验铁地板为汽车零部件可靠性验证提供坚实支撑。
启力机床谢女士13785751790
