手把手教你装底座：让试验机告别“跷跷板”的安装指南

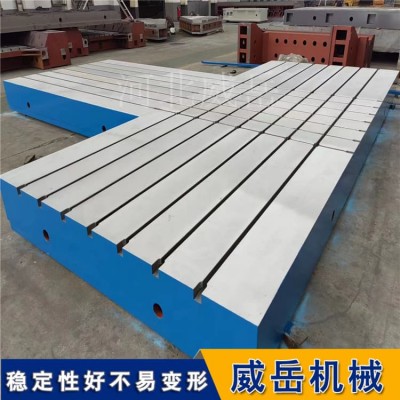

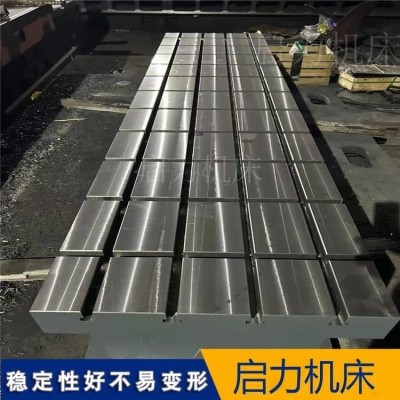

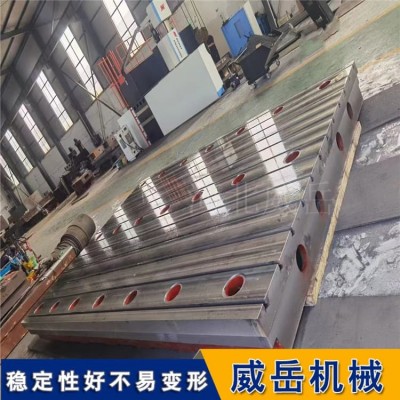

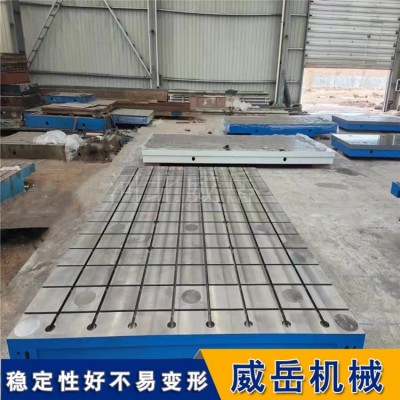

试验机安装后“一高一低”像跷跷板，不仅导致测试数据漂移，还会加速设备磨损——这是底座安装不规范的典型问题。想要让试验机稳如磐石，关键在于掌握科学的安装方法。本文以铸铁底座（含T型槽底座）为核心，手把手拆解安装全流程，融入试验机底座安装、铸铁底座校准等高频关键词，帮你终结“跷跷板”困扰。
一、“跷跷板”根源：3个安装误区是元凶
很多人安装时踩坑，直接引发晃动：
地面未找平：忽视地面平整度，直接摆放底座，地面倾斜导致底座失衡；
地脚螺栓乱用：用普通螺栓代替可调地脚，无法微调高度；
固定点不足：仅固定底座四角，中部悬空，受力不均引发晃动。
按以下步骤安装，就能从根源杜绝“跷跷板”。
二、安装前准备：3件事须做足
1.场地与工具准备
场地要求：安装地面承重≥试验机重量测试载荷的1.5倍，平整度误差≤0.5mm/m，清理地面杂物；
工具：激光水平仪（精度0.02mm/m）、扭矩扳手、可调地脚螺栓（10.9级）、减振垫（厚度30-40mm）、水平尺、清洁布；
底座检查：确认铸铁底座无变形、开裂，T型槽（若有）清洁无铁屑，核对平面度等级（1级/0级）。
2.底座定点规划
按设备安装图纸，在地面标记底座摆放位置，预留≥300mm操作空间，远离机床、风机等振动源；
T型槽底座需确保槽口朝向与试验机固定孔对齐，方便后续装夹。
三、手把手安装：5步搞定稳如泰山
1.步：底座初步就位
将铸铁底座平稳放置于标记位置，避免碰撞导致台面损伤；若底座较重，用叉车或吊装设备辅助，确保缓慢下放，不偏移预设位置。
2.二步：安装可调地脚螺栓
在底座四角及中部关键点安装可调地脚螺栓（间距≤800mm），确保螺栓与底座安装孔准贴合，不松动；
初步调节螺栓高度，让底座台面大致水平，预留5-10mm微调空间。
3.第三步：准找平，终结“跷跷板”
激光找平：打开激光水平仪，投射基准线，检测底座台面8-10个均匀分布的点，记录高低差值；
微调校准：针对低洼处，顺时针旋转对应地脚螺栓升高；高处则调低，反复微调至水平度误差≤0.03mm/m、平面度误差≤0.05mm/m（1级精度）；
锁紧固定：找平后用扳手锁紧地脚螺栓的锁紧螺母，防止后续移位。
4.第四步：固定减振，双重保障
底座固定：用地脚螺栓将底座与地面预埋钢板锁紧，M20规格螺栓扭矩≥150N・m，确保底座与地面无相对位移；
减振安装：在底座与地面之间加装减振垫，重型试验机选用双层减振垫（阻尼比≥0.12），振动传递率≤8%，隔绝地面与设备振动干扰；
试验机固定：将试验机吊装至底座台面，对齐固定孔，用T型螺栓（适配T型槽底座）多点锁紧，定点精度≤±0.02mm，设备与底座贴合面积≥98%。
5.第五步：验收测试，确认无晃动
空载测试：启动试验机空载运行，观察是否有晃动、异响，用水平尺复核台面水平度，无变化则达标；
负载验证：用标准重物模拟测试载荷，放置于台面不同位置，检测底座无明显下沉、倾斜，数据采集设备显示波动≤±0.01mm。
四、关键避坑：3个细节不能少
减振垫选型：高频振动设备（如振动试验机）选空气弹簧减振垫，设备选减振垫，避免减振失效；
螺栓防松：T型槽底座的固定螺栓需加装防松垫圈，长期振动不松动；
定期复检：安装后每3个月用水平仪复核一次，每年用激光干涉仪校准平面度，避免地基沉降导致“跷跷板”复发。
五、不同场景安装要点
试验机：选用0级精度铸铁底座，找平后水平度误差≤0.02mm/m，搭配三层减振垫；
重型试验机：底座台面厚度≥120mm，加密地脚螺栓（间距≤600mm），采用预埋钢板膨胀螺栓双重固定；
T型槽底座：安装后清洁槽内杂物，涂抹少量防锈油，避免槽口磨损影响装夹精度。
按照这份安装指南操作，就能让试验机告别“跷跷板”式晃动，底座稳如泰山。规范的安装不仅能保障测试数据准，还能延长设备使用寿命，让每一次测试都安全、可靠。试验机底座安装的核心在于“准找平牢固固定减振”，掌握这三点，就能轻松避开晃动问题！
