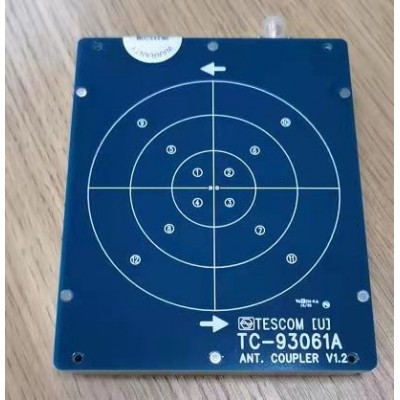

韩国TESCOM TC-93061A天线耦合器

韩国TESCOM TC-93061A天线耦合器 蒋

TC-93061A 天线耦合器 原理功能： 天线耦合器的原理是将电路板上电容和电感的电能转换为电磁场，并在固定的方 向上传播，相反也可以将外界的电磁场转换为电能，以便z有效的耦合天线上的 能量。 作用：1. 实现辐射方式的测量。 2.可再现的一致性测量。 适用范围：GSM, PCS, DCS, CDMA, WCDMA, CDMA2000, TD-SCDMA, Wi-Fi, 蓝牙, GPS, DAB/DMB, CMMB, ZigBee, UWB, WiMax, LTE以及各种小型无线通讯设备的 研发、生产、质检、实验以及认证部门的测试使用。 技术参数： 频率范围: 800 ~ 6000MHz 插入损耗: 7 ~ 18dB 驻波比 : 优于 1 : 2.2 (Typ1.8) 射频接口 : SMA(f) 重量 : 300g 尺寸 : 130 x 106 x 15.6 mm 极化方式 右旋圆极化 （RHCP） 订货信息： TC-93061A 天线耦合器 可定电缆型号： 4005-0035, SMA(m) R/A to SMA(m) cable, 13cm 4005-0020, N(m) to SMA(m) cable, 1m 4011-0011, SMA(m) R/A to SMA(m) cable, 60cm （5.8GHz） 4011-0004， SS-402, N(m) to SMA(m) cable, 1m （5.8GHz）
