脉冲布袋除尘器说明书

一、概述

脉冲布袋除尘器是我公司消化吸收国外同类产品先进技术经改进后设计而成的小型布袋除尘器，该类除尘器是采用高压(0.5~0.7MPa)大流量脉冲阀逐条滤袋喷吹清灰的技术，与国内其它单机相比，具有清灰动能大，清灰效率高的特点。并且体积小，重量轻结构简单紧凑、安装容易、维护方便(外滤式)，广泛用于建材、冶金、矿山、煤炭、非金属矿超细粉加工等行业的含尘气体净化处理系统，是环保除尘的理想设备。

二、构造及工作原理

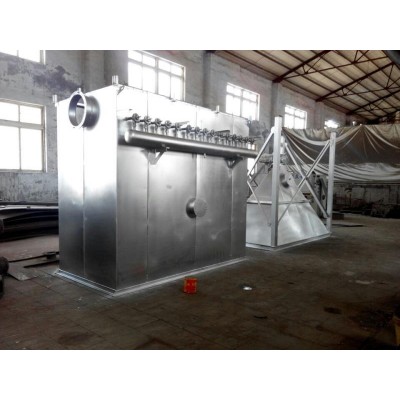

1、脉冲布袋除尘器结构

该设备主要有以下部分组成：

(1)箱体：包括袋室、净气室、多孔板、滤袋、滤袋骨架、检修门、箱体设计耐压5000Pa。

(2)喷吹系统：包括主气管、喷吹管、脉冲阀、控制仪。

(3)进气排灰部分有两种形式：一种为标准带灰斗式，另一种为敞开法兰式。

2、工作原理

含尘气体由进气口进入灰斗或通过敞开法兰口进入滤袋室，含尘气体透过滤袋过滤为净气进入净气室，再经净气室排气口，由风机排走。粉尘积附再滤袋的外表面，且不断增加，使袋除尘器的阻力不断上升，为使设备阻力不超过1200Pa，袋除尘器能继续工作，需定期清除滤袋上的粉尘。清灰是由程序控制器定时顺序启动脉冲阀，使气包内压缩空气(0.5~0.7MPa)，由喷吹管孔眼喷出(称一次风)通过文氏管诱导数倍于一次风的周围空气(称二次风)进入滤袋在瞬间急剧膨胀，并伴随着气流的反方向作用抖落粉尘，达到清灰的目的。

三、选型

1、型号说明

该除尘器有32、48、64、80、96、112六种规格，其中每个规格分为两种安装形式，以满足不同场合的使用要求.

2、选型参数及选型原则

(1)布袋除尘器选型的主要技术参数为风量、气体温度、含尘浓度与湿度。根据工艺设计的风量、气体温度、含尘浓度的高数值，按略小于技术性能表中的数值为原则，其相对应的除尘器型号，即为所需要的收尘器型号.

(2)表中的耗气量为工厂集中供气时的情况，如单独使用空压机时，表中的耗气量要放大1.5倍。

(3)压缩空气耗量栏中，所提出的耗气量为该型号设备的耗气量。

3、设备外形及基础,我公司还可根据用户场地情况设计符合用户要求外形的除尘器。

四、订货须知

我厂提供的产品不含除尘器三口(进气口、排气口、排灰口)以外的部分。如主排风机、非标管道、保温材料、空气压缩机、输送设备安装及电线电缆等，如用户需要，我厂可代为办理。

1.供货范围

(1)除尘器本体一台(套)

(2)除尘器滤袋一套(含骨架等)

(3)电气控制柜一台(套)

(4)锁风装置一台(套)，B型设备不含其项

(5)压气系统元件一台(套)

2.服务方式

(1)负责指导安装，质量检测和跟踪，培训岗位工人和相关技术人员。

(2)负责调试达标。

(3)建立长期服务网店，长期提供易损的配备件并随时到厂为用户解决相关问题，并提供相关技术咨询。

(4)如我们样本中的定型产品不能满足工艺要求时，可根据用户提出的要求，对收尘器进行特殊设计制造。

3.提供的资料

(1)提供除尘器安装调试说明书

(2)提供除尘器使用说明书

(3)提供除尘器电控装置接线图

(4)提供产品合格证书
