TJH-8不锈钢波纹管称重传感器

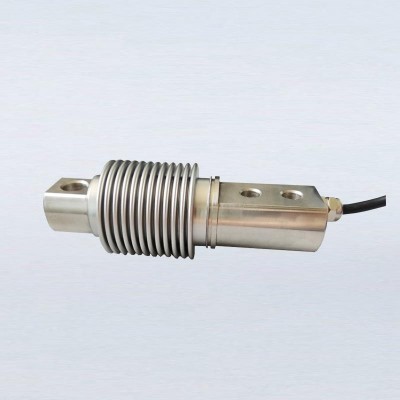

■   TJH-8 波纹管称重传感器

抗疲劳、抗偏载，可承受拉、压两种工作方式。适用于电子秤、皮带秤、料斗秤及其他力值的测量与控制。

额定载荷 Rated Load

0.1~10(kN)

综合精度 Comprehensive Precision

0.02(线性+滞后+重复性)

灵敏度 Sensitivity

2.0 mV/V

蠕变 Creep

±0.02 %F·S/30min

零点输出 Zero Output

±1 %F·S

零点温度影响 Temperature Effect On Zero

±0.02 %F·S/10℃

输出温度影响 Temperature Effect On Output

±0.02 %F·S/10℃

工作温度 Operating Temperature Range

-20℃～+65℃

输入阻抗 Input Resistance

380±10 Ω

输出阻抗 Output Resistance

350±3 Ω

绝缘电阻 Insulation Resistance

>5000 MΩ

安全过载 Safe Load Limit

150% F·S

供桥电压 Bridge Voltage

建议 10VDC

材质 Material

合金钢或不锈钢

Alloy Steel or Stainless Steel

传感器接线方式

Load Cell Mode of Connection

输入+ ：红  Input +  ：Red

输入- ：黑  Input -  ：Black

输出+ ：绿  Output + ：Green

输出- ：白  Output - ：White
