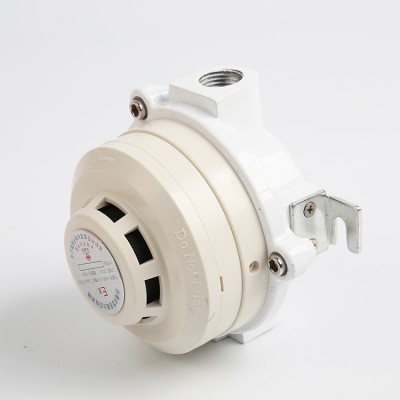

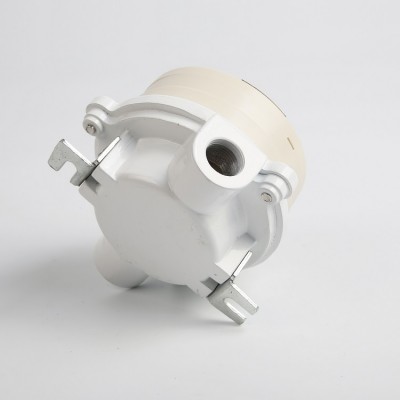

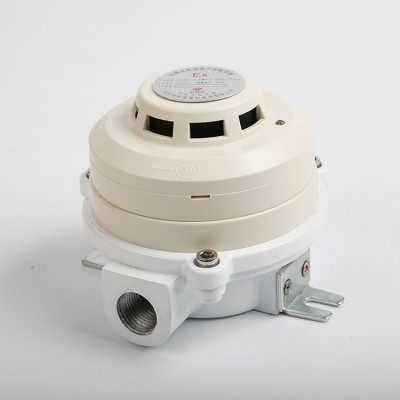

HAJB-Y-2防爆型烟雾传感器RS485烟雾报警器防水防潮

HAJB-Y-2防爆型烟雾传感器RS485/烟雾感应器/烟雾报警器/防水防潮

一、概述：

本防爆感烟火灾探测器是RS485信号输出的探测器，可以与任何带有RS485通讯接口的上位机配套使用。

    当现场烟雾浓度超过设定的阈值时，探测器指示灯常亮，向控制器发出报警信号。只有在断电且又重新上电后，指示灯才恢复闪烁（巡检）状态。

本产品符合GB3836.1—2000<<爆炸性气体环境用电气设备 第1部分：通用要求>>、GB3836.2--2000<<爆炸性气体环境用电气设备 第2部分：隔爆型”d”>>及 GB3836.4--2000<<爆炸性气体环境用电气设备 第4部分：本安型”i”>>的标准要求。适用于石油、化工、军工、冶金、制药等行业中含有易燃易爆混合气体的场所。经检验单位检验合格，取得了防爆合格证书。

二、特点：

本探测器采用新型的散射技术及进口光电器件，提高了传感器的可靠性、稳定性和一致性，并采用独特的迷宫设计，防虫、防尘、抗外界光线干扰性能良好。结构新颖、外形美观、性能稳定可靠、抗潮湿性强。

三、技术特性：

1、防爆形式：本安-隔爆复合型（带防水罩）

2、.防爆标志：Exd ibIIB T6Gb

3、环境温度：-20℃~+70℃

4、相对湿度：≤95%（不凝露）

5、.大气压力：80~110KPa

6、工作电压：DC24 V±4V

7、静态电流: ≤120uA

8、报警电流: 10mA≤I≤30Ma

9、响应阈值：0.10dB/m~0.27 dB/m

10、报警复位：瞬间断电（10s Min，DC2.5V Max）

四、安装注意事项：

1、在进行维护保养时，应小心以避免损坏探测器。

2、在探测器周围0.5m内，不应有遮蔽物。

3、探测器至空调送风孔边的水平距离不应小于1.5m。

4、探测器至墙壁、梁边的水平距离不应小于0.5m。

5、在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。探测器的安装间距不应超过15m，探测器距端墙的距离，不应大于探测器安装间距的一半。

6、探测器宜水平安装，如必须倾斜安装时，倾斜角不应大于45°。

7、探测器底座应安装牢固，其导线连接必须可靠。

8、探测器的确认灯，应面向便于人员观察的主要入口方向。

9、严禁在易燃易爆场所带电拆卸。

10、安装时不要损伤隔爆面，并保持其清洁。隔爆面紧固螺钉应均匀拧紧，注意隔爆面不要夹杂导线或其它异物。

11、注意：安装过程中，不要摘掉防尘罩，防止灰尘进入，影响探测器的精度。待系统正常运行时应将防尘罩去掉。

五、工作原理：

本探测器采用红外线散射原理探测火灾，电路主要有红外线发射部分和接收部分组成，发射管与接收管置于光学暗室中，光学暗室可屏蔽外界杂散光干扰，但不影响烟尘进入。在无烟状态下，只接收很弱的红外光，当有烟尘进入时，由于散射作用，使接收光信号增强，当烟尘达到一定浓度时，可输出报警信号。为减少干扰及降低功耗，发射电路采用间歇方式工作，可提高发射管使用寿命。报警输出信号采用RS485输出方式。

六、 参数设置：

1、选择正确的 COM 口（“我的电脑—属性—设备管理器—端口”里面查看 COM 端口）。

2、单独只接一台设备并上电，点击软件的测试波特率，软件会测试出当前设备的波特率以及地址，默认波特率为 9600bit/s,默认地址为 0x0A。

3、根据使用需要修改地址以及波特率，同时可查询设备的当前功能状态。

4、如果测试不成功，请重新检查设备接线及485驱动安装情况。

七、通讯基本参数：

1、编 码： 8 位二进制

2、数据位： 8 位

3、奇偶校验位： 无

4、停止位 ：1 位

5、错误校验 ：CRC（冗余循环码）

6、波特率：2400bit/s、4800bit/s、9600 bit/s 可设，出厂默认为 9600bit/s

八、数据帧格式定义：

1、 RS485 通讯接口，异步半双工模式。

2、 通讯波特率 4800、9600、19200bps 可设置，出厂默认值为 9600 bps。

3、 数据格式：N，8，1 无校验位、8 个数据位、1 个停止位。

4、仪表地址：1~255 可设置；默认出厂设备地址为0x0A。

本机目前支持 01H、02H、03H、04H 读命令。可以很方便的和各种不同的上位机软件直接对接。01H、02H、03H、04H 读命令功能相同，发送和返回除功能码不同，其他都相同；客户选择使用其中一个功能码读取数据就可以。

九、报文格式说明：

命令：读命令

主机请求：

地址 + 命令 + 数据地址 + 数据长度 + CRC 校验码

1byte + 1byte + 2byte + 2byte + 2byte

地址：为所要查询仪表地址码，可以在 1~255 内设置，占用 1 个字节

命令： 读命令，长度为 1 个字节

数据地址：欲读取的数据起始地址，占用 2 个字节数据长度：欲读取的数据字长度

CRC16 校验码：低 8 位在前，高 8 位在后，占用 2 个字节

从机响应：

地址 + 命令 + 数据长度 + 数据信息 + CRC 校验码

1byte + 1byte + 1byte + nbyte + 2byte

地址：为响应仪表地址码，长度为 1 个字节

命令：长度为 1 个字节

数据长度：将要发送的数据字节长度

数据信息：读取的数据，具体见仪表参数地址表

CRC16 校验码：占用 2 个字节，低 8 位在前，高 8 位在后
