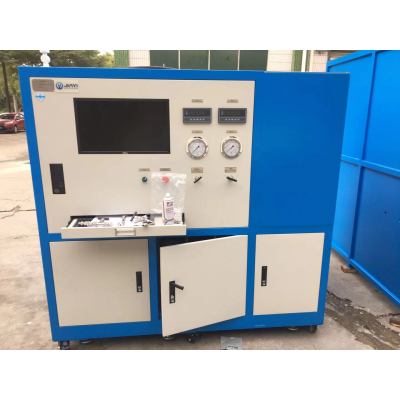

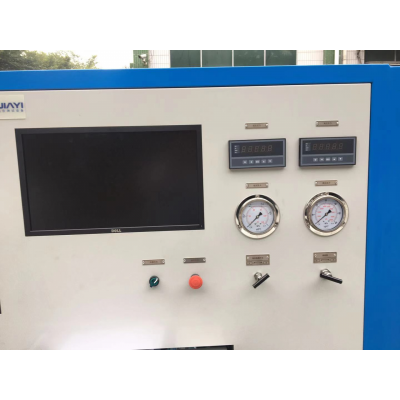

珠海嘉仪水压试验机 JAY-YL11厂家直销

一、功能概述：

本试验设备符合GB9706.1-2020条款9.7.5水压试验要求。该试验设备作为检测压力容器的主要设备，对保证其质量和提高其可靠性有重要作用。可对试验水压力、时间等进行控制，可对异常情况自动处理。

二、系统结构：

整个控制系统，我们采用上位机+PLC＋压力传感器、仪表+变频调节升压模式，并对所有的开关量进行闭合监控，并采用逻辑关系，保证系统的安全和可靠，能够进行故障记录。

三、设备特点：

1、技术先进，结构设计合理。外型美观大方的特点。

2、所有承压零件都采用国际知名品的标准零件，无任何焊接连接，方便拆卸，安全系数高，寿命长、便于维护。

3、计算机控制升压压力，实时显示压力曲线，试验完毕后，可以存储或打印试验报告。

4、采用自动控制技术,可以精确控制压力，系统配置有自动阀，防止z大压力超压，可设定z大压力值，系统永不超压.

5、可进行各种异常状况的处理，包括压力，电等异常情况。

6、计算机数据采集处理，打印输出压力值、实验时间参数；

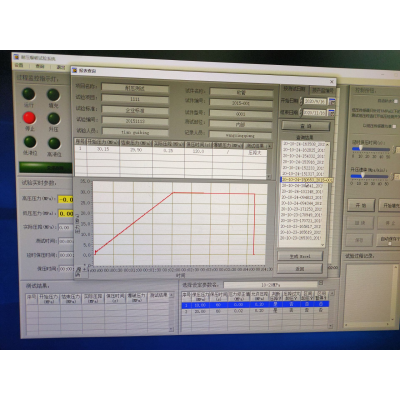

7、试验压力-时间曲线能够在屏幕上显示并能打印或存储在存储器内，计算机控制，存储器有USB接口，可连接打印机并打印实验压力曲线；

8、系统配置有自动控制软件，可设定升压压力，升压时间，泄压压力，实现自动升压控制，自动泄压控制。

四、技术参数：

1. 水压压力：0~30MPa（可以调节）；

2. 压力精度：0.01MPa；

3. 试验介质：清水；

4. 试验介质温度：常温；

5. 环境温度温度：室温；

6. 被测件一次可测试1个；

7. 水箱容积：≥200L;

8. 水箱配有上下液位开关，具有自动补水功能，保证设备连续注水功能；

9. 保压时间：0~3600S可设定；

10. 调压方式：自动变频调压；

11. 变频器控制方式：PLC控制；

12. 所有承压零件都采用知名品牌的标准零件，采用高压水管螺丝连接无任何焊接连接，方便拆卸，安全系数高，寿命长、便于维护;

13. 系统配置有自动控制软件，可设定升压压力，升压时间，泄压压力，泄压时间，实现自动升压控制，自动泄压控制;

14. 计算机数据采集处理，实时显示压力-时间曲线，试验完毕后可以打印试验报告。

15. 测试样品安全保护箱，配有观察窗，工业铝材+铁板烤漆;

16. 设备保护：缺水保护、缺相保护、漏电保护、短路保护、超压保护；计算机数据采集处理

17. 设备电源：AC380V，50HZ ，10KW。

五、设备构成：

1、增压系统：储水箱、增压泵、三相电机、压力表、单向阀、电磁阀、高压管等

2、采集控制系统：计算机、软件、PLC、变频器、传感器等。

3、样品保护箱。

六、控制系统设计：

1、下位机采用西门子/三菱PLC，上位机硬件平台采用计算机，软件平台采用美国NI 公司专业测控软件LabVIEW作为其开发平台。其信号控制系统如下图所示：

2、下位机PLC负责完成所有试验传感器信号的采集、试压流程的切换、测试压力的采集、异常判断等功能。上位机LabVIEW软件通过以RS485通讯向下位机输入试验标准、试验工艺及试验参数等指令，同时也可向下位机获取试验压力和试验流程状态、异常情况等参数，并可实时显示和保存试验数据。

3、软件控制流程：控制自动试验流程中采用LabVIEW软件做其开发平台，LabVIEW是一种程序开发环境，由美国国家仪器（NI）公司研制开发，与Visual Basic，Visual C++、Delphi、组态软件等工控软件开发环境相比有独特的优势，可以快速灵活地搭建功能完善的高可靠性控制软件。

七、安全保护：

1. 人员安全

1） 漏电保护

2） 防爆箱防护

2. 设备安全：

1）控制回路限流保护

2）设备漏电保护

3）电源缺相、错相、电压不稳定保护

4）缺水自动补偿保护

5）水压过压自动泄压保护
