鞍铁ZG-13电动钻孔机轨道维修器具型号规格

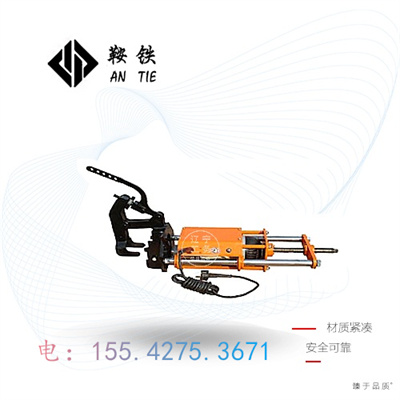

ZG-13电动钻孔机专为电务工程部门设计的新式轻便型钻孔机,它结构新颖.体积小.重量轻.装卡灵活.使用方便.无旷动,是工程施工.线路维修.新线建设的理想工具

ZG-13电动钻孔机主要技术参数

1、电机型号： JIZ-SD05-13A

电 压： 220V

频 率： 50Hz

功 率： 0.42kw

2、钻孔直径： Φ13

3、钻孔时间： 50s

4、主轴转速： 550r/min

5、整机质量： 16kg

6、外形尺寸： 650x200x280

使用方法：

1、将麻花钻头安装在主轴钻夹上。

2、选择与所钻钢轨型号相同的定位块7(此定位块为组合两用定位块，数字50表示50kg/m钢轨用，就要将带数字的面安装在靠近钢轨一侧，其它轨型类推，)安装到前板11上。

3、将装有冷却液的注水桶放在整机同侧，并把冷却水管插入前板上方进水嘴10。

4、上道作业前检查：首先检查电源线、保护套及外壳是否完好，有无漏电现象。空转一分钟，检查传动部分是否灵活、有无异常杂音，螺纹连接是否松动，冷却是否畅通。

5、抬起卡紧搬把9，使卡轨机构张开，放在钢轨上，调整卡轨机构调整螺母8，直至下压卡紧搬把时能牢固卡紧钢轨(一般情况下，夹具下部两尖部卡在大约钢轨轨腰部位)，松开后下道自如，保证钢轨待钻孔的中心与钻头中心一致，并且前板与钢轨底面目视垂直，定位块与钢轨轨腭及轨底上弧面紧密接触，然后下压卡紧搬把9，装卡牢固后便可进行钻孔作业。

6、开动电机，在各部件工作都无异常的情况下，用棘轮扳手转动进给丝杠4，即可实施钻孔作业，钻孔时需为注水桶打压以确保冷却液不断注入到钻头上，延长钻头使用寿命。

7、钻孔时加力要均匀，切勿过猛，即将钻透时，要放慢进给速度，以免损坏钻头切削刃。

8、孔钻通后，停止对钻头冷却，并用棘轮扳手反向转动进给丝杠将钻头退回，关闭电机。然后抬起卡紧搬把松开卡轨机构，将钻孔机、注水桶搬到另一钻孔位置按相同方法进行钻孔作业或整机下道。
