鞍铁DZB-32电动空心钻孔机轨道施工设备使用常识

工作原理：DZB-32电动空心钻孔机电动机将动力经过***圆柱直齿轮减速器传传递给主轴，主轴带动钻头旋转，用棘轮扳手转动进给丝杠，使主轴进行进给钻削，达到钻孔的目的。

主要技术参数

1、电动机：

型号 JIZ—SD04-23A

电压 220V

频率 50Hz

功率 1.0kW

转数 300r/min

2、主轴转速 114r/min

3、钻削孔径 Φ32

4、钻头锥柄 莫氏4号

5、外形尺寸 950×210×300

6、整机质量 30.5kg

使用方法：

1、DZB-32电动空心钻孔机将麻花钻头安装在主轴钻夹上。

2、选择与所钻钢轨型号相同的定位块7(此定位块为组合两用定位块，数字50表示50kg/m钢轨用，就要将带数字的面安装在靠近钢轨一侧，其它轨型类推，)安装到前板11上。

3、将装有冷却液的注水桶放在整机同侧，并把冷却水管插入前板上方进水嘴10。

4、上道作业前检查：首先检查电源线、保护套及外壳是否完好，有无漏电现象。空转一分钟，检查传动部分是否灵活、有无异常杂音，螺纹连接是否松动，冷却是否畅通。

5、抬起卡紧搬把9，使卡轨机构张开，放在钢轨上，调整卡轨机构调整螺母8，直至下压卡紧搬把时能牢固卡紧钢轨(一般情况下，夹具下部两尖部卡在大约钢轨轨腰部位)，松开后下道自如，保证钢轨待钻孔的中心与钻头中心一致，并且前板与钢轨底面目视垂直，定位块与钢轨轨腭及轨底上弧面紧密接触，然后下压卡紧搬把9，装卡牢固后便可进行钻孔作业。

6、开动电机，在各部件工作都无异常的情况下，用棘轮扳手转动进给丝杠4，即可实施钻孔作业，钻孔时需为注水桶打压以确保冷却液不断注入到钻头上，延长钻头使用寿命。

7、DZB-32电动空心钻孔机钻孔时加力要均匀，切勿过猛，即将钻透时，要放慢进给速度，以免损坏钻头切削刃。

8、DZB-32电动空心钻孔机孔钻通后，停止对钻头冷却，并用棘轮扳手反向转动进给丝杠将钻头退回，关闭电机。然后抬起卡紧搬把松开卡轨机构，将钻孔机、注水桶搬到另一钻孔位置按相同方法进行钻孔作业或整机下道。

维护：

1、使用完毕后应擦拭干净，保持机具的清洁，若长期不用应放置在通风、干燥、无腐蚀性气体的库房内。

2、长期停用、受潮或雨淋时，在使用前应当用500V兆欧表测量绝缘电阻，其阻值应不小于2.0MΩ。

3、钻头磨钝后应及时修磨，始终保持钻头锋利。

咨询电话：四零零-八七二三-六六八

白经理：一五五-四二七五-三六七三

张经理：一五五-四二七五-三六七五

林经理：一五五-四二七五-三六七一

马经理：一五五-四二七一-一七五一

徐经理：一五五-四二七五-三六七二

网址：www.lngwtl.com

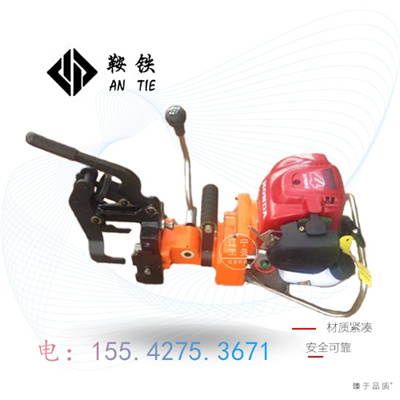

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实。
