珠海嘉仪充电桩连接装置温升测量系统 JAY-DD385

一、设备概述：本设备适用于电动汽车充电桩/连接装置（电器附件）的温升试验，将试样放置在环境温度为（25±5）℃的恒温箱里，通过额定的电流，当温度达到热平衡以后，验证连接装置（电器附件）是否损坏。

二、符合标准：满足 GB/T 20234.1-2015(电动汽车传导充电用连接装置 第1部分：通用要求)标准第7.13章节温升要求，GB/T 11918.1-2014（工业用插头插座和耦合器 第1部分：通用要求）标准第22 章节温升试验要求制作。

三、设备简介：

1、本设备由低压恒流源+恒温箱+温度巡检仪组成。

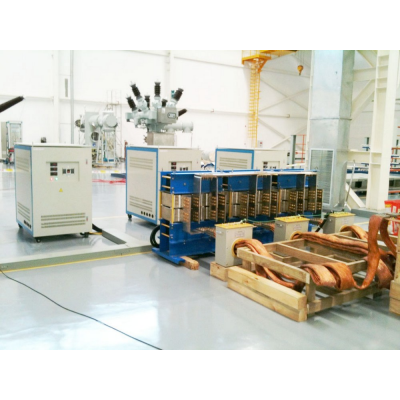

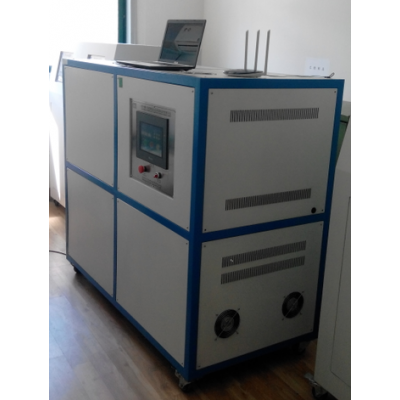

低压恒流源用方通框架焊接，喷塑冷轧钢板封接，箱体外观左右棱形边，接线端左右带视窗的保护封板，安全美观；前面装有304不锈钢蚀刻面板，面板上装有10吋真彩触摸屏，综合显示电电流、测试时间、16路温度显示、温度曲线、电流曲线等；内部装有变压器，调压器、电阻，步进马达、电流变送器、PLC及多种控制拓展模块等，顶部和机箱周边开有散热装置，以达到设备在测试中的稳定和安全，机箱下部装有可调平的万向刹车脚轮，便于设备运输和固定；设备能够输出温定的电流值极检测16个温度点的温度值变化；

2、恒温箱（客户自备或选购）

   恒温箱由双层箱体、发热管、压缩制冷机组成，能够提供标准所要求的环境温度20±5度的温度。

四、恒流源主要技术参数：

1、电源输入：三相交流380V±5％、50HZ、容量30KVA；

2、输出电流：1A～1000A任意可调；

3、输出电压：0～5V；

4、输出通道：3组；

5、电流精度：±2％，分辨率0.1A；

5、电压精度：±2％，分辨率0.01V；

6、测试时间：0～99时59分59秒可设；

7、控制方式：PLC+触摸屏

8、输出波形：正弦波，波形失真度不大于5%；

五、功能要求：

1. 具有真彩触摸式液晶显示屏，电流设定、监测均可在触摸屏上完成，全中文界面，设置简洁、操作方便；

2. 具有友好的人机交互界面，提供丰富的报警和诊断功能。主控单元选用可编程控制器（PLC），可同时对负载电流进行全自动调节，实现全面监测和闭环控制，自动化程度应较高；

3. 智能化程序控制软件，可靠性高，抗干扰能力强，具有数字量逻辑控制，运动控制、闭环过程控制，数据处理，通讯联网等功能，完成电流数据采集、显示和控制。提供无线（WIFI）通讯接口或RS485接口，并能与后台PC机监控实现无线通讯功能，实现对各回路试验电流集中设置、自动控制。

4. 采用支持现场总线技术的智能型电压、电流传感器，实现数据传送的全数字化，提高数据的准确性和产品的可靠性；

5. 具有零点补偿和电流修正自校准功能，可在设备可调范围内生成多段校正系数，确保交流恒流电源设备的稳流精度；

6. 保护功能：具有过流保护功能、漏电保护功能、允许空载。交流调压装置保护应采用微机自动保护控制和机械微动限位开关双重保护，确保交流恒流电源设备正常工作，保证产品的安全性和可靠性；

7. 试验电流稳定度不受外界试验环境影响，整个试验过程中输出电流始终保持在设定精度范围内；

8. 采用智能风冷散热，额定电流时长时间运行，主电路器件温升不超过其各自标准要求；

9. 各电流等级设备可作为电源单独或多台设备可任意组合同时并联使用，总电流应满足温升试验要求。

10. 出线端子均为铜母排，铜排镀锡，尺寸不低于GB 13539.1 的试验母线尺寸，。

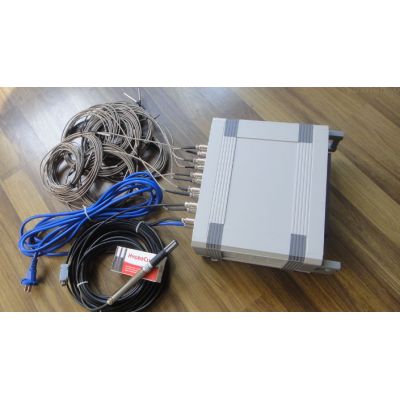

六、 温度巡回检测仪要求

1. 功能要求：先进的全自动数字化调校技术，自动化程度高、稳定性和一致性好；精密的误差修正和温漂自动补偿功能，测控精确性高；完善的保护、隔离设计，抗干扰能力强、可靠性高。具有网络通讯功能，能实现远程监控； 采用智能隔离传感器各通道间绝缘，可直接对380V高压型以下带电导体的信号进行多路巡回测控；每一检测通道可根据需要任意选择打开和关闭状态；具有数据存储功能，提供USB接口数据会自动保存在U盘中。再输入到电脑中进行查看分析，可以将数据转变成EXCEL文档储存在电脑中；温度巡检仪一体式具有30通道的直接插槽接上热电偶就可以进行测量；具有温度修正功能，仪器测温偏低或偏高，都可以在电脑里进行修改。

2. 技术参数

① 工作电源：DC24V；

② 采集通道： 30路；

③输入信号类型： T（热电偶）；

④测量精度：≤±1℃；

⑤采样时间：<0.5秒；

⑥隔离强度：通道间高压隔离可直测380V带电导体；

⑦显示操作：采用7英寸触摸式液晶显示屏。

⑧通讯功能； 通过WIFI无线接口或RS485接口，可实现远程监控。

⑨ 数据存储：USB接口U盘存储。

七、电脑的软件功能

①数据采集和处理功能：通过对下级智能设备进行实时数据的采集和处理。实时信息包括：电压、电流和温度等模拟量信号，开关位置、运行状态等开关量信号。

②显示功能：对下级智能设备上送的各种信息进行处理后能实时显示各种信息画面，可通过后台界面随时查询系统的运行参数、告警信息和历史记录。

③ 制功能：根据所采集的数据和状态，可对下级智能设备执行远方控制操作。

④ 置功能：将下级智能设备运行过程中需要的参数，通过后台监控软件输入的系统中。

⑤ 警功能：各下级智能设备产生的告警信息，经无线（WIFI）发送至后台，   后台监控软件会自动弹出告警信息，也能根据采集数据分析，并产生相应的告警信息。

⑥记录功能：将系统运行过程中一些重要的状态和数据，根据时间等条件存储以备查询，并可将数据报表按指定的格式输出到打印机上。

八、设备主要配置：

1、联想笔记本1台；

2、松下原装PLC，配置电流、电压、通信拓展模块；

3、步科原装10.5寸真彩触摸屏；

4、汉德保57HS步进马达3套；

5、南林大功率变压器

7、南林调压器；

8、高精度电阻；

9、正泰电器元件；

10、青智综合电量表；

九、恒温箱参数（客户自备）

1. 内箱尺寸：1000*1000*1000；

2. 外箱尺寸：1500*1500*2000；

3. 温度范围：10~100度；

4. 内外箱材质：不锈钢；

十、其他配件：试验用线缆按GB/T 20234.1-2015(电动汽车传导充电用连接装置 第1部分：通用要求)标准第7.13章节及表4（表4续）规定的横截面积的电缆与铜排各2条。
