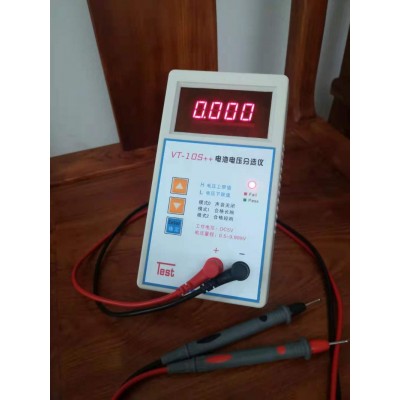

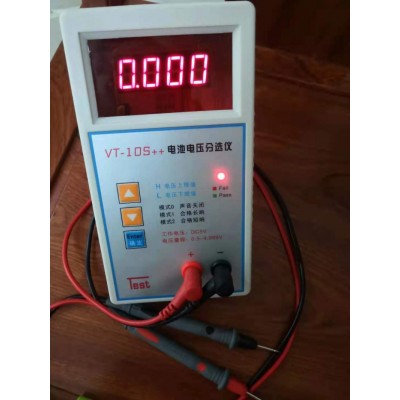

VT-10S电池电压分选仪18650聚合物电池电压分选仪

• 注意事项 ☆：

1. 请使用原装配件，请不要尝试打开仪表或进行改装。

2. 分选仪供电工作电压是DC：5V：严禁输入高于5.5V电压！

3. 分选仪量程：0.5-9.999V：请 勿 超 量 程 测 试！

4. 如果需要打开底部的支架，请先按住支架上半部分固定部位再打开。

5. 分选仪测试时区分正负极，正负极接反不会开启测试。

   一：概述

   VT-10S电池 电压分选仪是一款专门测试电压的仪表，其测试速度超快、精度高、并能设置范围，声光报警提示。通过测得电压值来快速判断和筛选电池的优劣状态。测试效率高，操作简便，大大节省了人工和生产成本。其广泛适用于各类电池、电芯生产厂家；同时也非常适合各电池经销商、电池终端用户对电池或电芯进行高效的来料检测。

   二：性能参数

VT-10S	量程	z小分辨率	精度指标（校准后）
电压	9.999V	0.001V（ImV）	±(0.5%RD2mV)
适用范围	电压在0.5-9.99V以内的各类小容量可充电电池、电芯
1、工作电压：DC 5V : 消耗功率：约3W 工作环境：0到40摄氏度 2、仪表大小约：180mm（L）*100mm（W）*50mm（Ｈ）　重量约0.5kg 3、工作供电方式：5V电源插头供电或5V移动电源（充电宝）供电： 4、设备组成：仪表主机1台、5V电源适配器插头1个，电源连接线1条。 测试表笔1套、操作说明书（含保修卡） 仪表外观功能及本说明书如有改进，恕不另行通知： 仪表可免拆壳校正，校准资料如有需要，请另行联系我司！ 注：测试精度说明：因方案芯片自身的偏差及线性原因，校准后精度为正负2mV。 而在实际测试过程中z后一位读数可能存在一定的数值漂移，属正常现象！ 即：测试过程中只能确保小数点后两位数（0.01V）的稳定性， 小数点后第3位（0.001V）的数值可能会出现一定的波动。

仪表编号	标准值	实测值	允许偏差（校准后）
			±（0.5%RD2mV）

三: 各按键与界面模式功能说明：

确认 ：按该键可进入参数范围设置、模式选择、进入下一步：

△▽ ：数值设置、模式选择键（每按一下可使数值递增/递减‘1’）

0. 按一下“确认”键：

1. 显示第1项：L：电压下限。……（可能通过△▽《设置电压范围的z小值》

2. 再按一下确认键 第2项： H：电压上限。……（设置电压范围的z大值）

3. 再按一下确认键 第3项：F：报警模式：（注：部分机型才有模式3和模式4设置）

模式F 0是无声音提示，合格亮绿灯，不合格亮红灯：

模式F 1是合格长响，亮绿灯：不合格不响亮红灯：

模式F 2是合格短响，亮绿灯：不合格不响亮红灯：

模式F 3是合格不响，亮绿灯：不合格常响亮红灯：

模式F 4是合格不响，亮绿灯：不合格短响亮红灯。

注：红绿色指示灯模式（在范围内亮绿灯、不在范围内亮红灯），此为程序默认。

4. 再按一下确认键第4项：SP 1…5测试速度，（注：SP 1为z快，SP 5z慢）

四: 连接说明：

1. 双USB公头插头，一头插入仪表顶部的USB插头母座：

2. 另外一头插入5V适配器插头，插头接入市电插座。（注：请注意连接完好）

或另外一头插入5V移动电源（充电宝）（注：请确保移动电源是5V输出）

3. 将测试表笔接线端子红色插入仪表器面板红色插孔（上标有“”），

黑色端子插入仪器面板黑色插孔（上标有“-”）。

4. 测试时，红色表笔接触电池正极，黑色接触负极。（注：请注意接触充分）

五: 具体操作示例：（仅供参考）

（注：以设置范围3.90-4.00V，模式1范围内长响报警，速度2测试为例）

5.1 连接好电源线及测试线，打开仪表顶部电源开关开机；

5.2 按‘确定’键，此时界面显示L，约1秒后跳入电压下限设置界面，

通过‘|▼’键将电压范围z小值设置为3.900；

5.3 再按‘确定‘键，此时界面显示H，约1秒后跳入电压上限设置界面，

通过‘|▼’键将电压范围z大值设置为4.000；

5.4 再按‘确定‘键，通过‘|▼’键将界面调节显示F 1；

5.5 再按‘确定‘键，调节测试速度为SP2，调好后再按’确定‘键回到测试界面。

5.6 开始测试，

如所测的结果数值在3.90-4.00V内，则亮绿灯，同时一直滴滴的长响，

如所测的结果数值不在3.9-4.00V内，则亮红灯无声音。

5.7 测试完成，关掉开关，断开电源。
