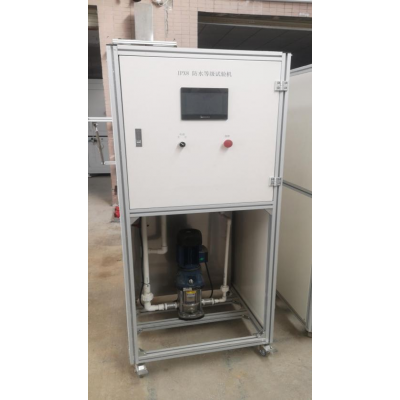

珠海嘉仪IPX9防水等级试验机（开放式） JAY-1173K

（一）该设备满足标准：

1. DIN 40050-9 :1993外壳防护等级IP代码

2. ISO 20653：2013 道路车辆-防护等级(IP代码)-电气设备对外来物,水和接触的防护

3. GB/T 30038-2013 道路车辆 电气电子设备防护等级（IP代码）

4. IEC 60529：2013 电器外壳保护分类等级（IP）码

5. GB 4208-2017 外壳防护等级

（二）功能概述：

该设备主要用途是对道路汽车电气部件的和动力电池、电子电气产品外壳防护进行IPX9防水测试，模拟自然环境或人为高压洗车所设计之防水测试设备。设备主要部件应包含：高压高温柱塞水泵，三相异步电动机，水泵进出管应使用高压软管进行连接；该设备主要由控制柜、供水系统、高压喷头组成。

（三）技术参数：

1. 测试样品尺寸：长宽高1000mmX500mmX500mm；

2. 试验水温：80±5℃可调；

3. 喷头规格：依据标准图形定做，满足标准IPX9要求；

4. 喷嘴角度：（0°，30°，60°，90°）；

5. 喷水压力：8MPa-10MPa（可调）；

6. 喷水流量：14L/min-16L/min (可调)；

7. 喷水距离：100～200mm可调；

8. 试验产品通电工作：提供试验品接口；能提供z大32A电流；

9. 水泵：意大利进口高压高温水泵，采用4个高温高压活塞阀控制每个喷嘴工作；

10. 传感器：电子压力传感器输出压力值，涡轮流量计输出流量值；

11. 喷头调节：上下调节采用电机+丝杆导轨电动调节，操作方便调节；0°，30°，60°喷头离样品距离需手动调节；

12. 控制：时间、压力、流量自动控制，可控制每个喷嘴工作时间、流量、压力，可通过改变变频器频率控制增压泵转速，来达到所设定的流量与压力，所有数据通过智能仪表转换到控制面板上显示；

13. 显示屏：7寸威纶彩色触摸屏；

14. 设定方式：中文菜单，触摸屏方式输入；

15. 运行方式：单个运行、连续运行；

16. 程序设置：可自定义测试程序名和程序参数，支持程序的存储与导入；

17. 显示功能：实时动态刷新采样数据与设定参数。可显示压力，流量，温度，试验时间等；

18. 保护功能：漏电保护、过载保护、短路保护、人员操作安全保护；

19. 水箱容量：约 150L；双层不锈钢，中间夹层隔热棉；

20. 转台：直径650mm,承重100KG；

21. 设备电源：AC380V，50Hz，40KW。
