    T35型轴流通风机是一种常见的通风换气产品，也是轴流风机大类别里面的一个系列轴流风机
    T35-11轴流通风机为节能新产品，具有结构简单，效率高，振动小，噪声较低的特点。适用于一般工作场所、仓库、住宅、建筑物的通风换气；或加强暖气散热之用，若将机壳去掉亦可作自由风扇；也可在较长的排气管道内间隔串联安装，以提高管道中的全压。输送介质为干燥的空气及无腐蚀性、不自然、不含有粘性物质，输送介质的温度，不得超过60℃，介质中所含的尘土及硬质颗粒不得大于150毫克/立方米。
    T35型轴流风机是在国外同类产品的基础上，通过模型试验研究，确定了风机叶型，采用了圆筒型轮毂结构，同时对电机进行了改型设计，减少了流动损失，因而使风机效率出口按圆面积提高到77%，按出口环面积计算提高到89.5%，噪声比A声降低了3.6dB,又增强了叶根处的强度，避免了叶片断裂现象。

    T35型轴流风机各机号采用叶轮与电动机直连结构。在叶轮圆周速度不超过60/s条件下配用3中转速：2900、1450、960r/min，进气方向在叶轮一侧。
    FT35型轴流风机是T35型轴流风机的派生系列产品，是防腐型风机，有玻璃钢材料制造，金属零部件喷防腐层，可有效防止风机各个部位遭受腐蚀。

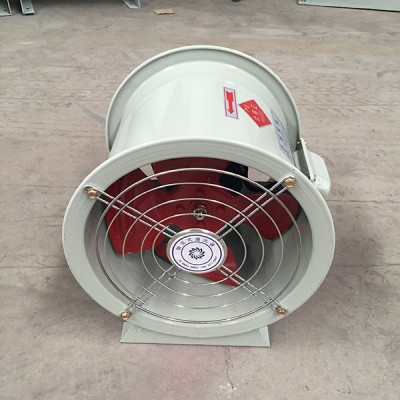

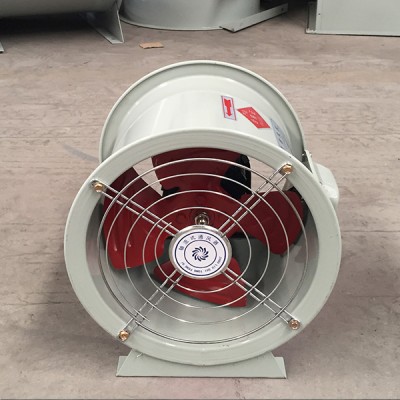

    BT35型轴流风机也是T35型走流风机风派生系列产品，是防爆场合的专用风机。配用防爆电动机，关键零部件覆以防静电表层或采用有色金属制造，可有效防止摩擦静电和电气部件的电火花泄露。
    FT35型轴流风机的性能和外形尺寸与T35型轴流风机一致，BT35型轴流风机的性能与T35型轴流风机的性能有所差别，外形尺寸一致。

工作原理
    当叶轮旋转时，气体从进风口轴向进入叶轮，受到叶轮上叶片的推挤而使气体的能量升高，然后流入导叶。导叶将偏转气流变为轴向流动，同时将气体导入扩压管，进一步将气体动能转换为压力能，z后引入工作管路。
    轴流式风机叶片的工作方式与飞机的机翼类似。但是，后者是将升力向上作用于机翼上并支撑飞机的重量，而轴流式风机则固定位置并使空气移动。
    轴流式风机的横截面一般为翼剖面。叶片可以固定位置，也可以围绕其纵轴旋转。叶片与气流的角度或者叶片间距可以不可调或可调。改变叶片角度或间距是轴流式风机的主要优势之一。小叶片间距角度产生较低的流量，而增加间距则可产生较高的流量。
管道式防爆轴流风机_T35-11轴流风机_工业排风轴流风机安装事项
    1、风机卧地式安装将减振器通过联接螺栓固定于风机机座，用中心高调整垫板调节各减振器水平高度，用固定螺栓将风机固于已焊接在基础上的联接钢板上，如风机由于抗震等原因无需减振器，则将风机机座上的螺孔与基础上的预埋螺栓直接联接即可。
    2、侧墙卧式安装风机安装的基本要求与卧地式安装相同，只是安装托架做成斜臂支撑式，托架要有足够的强度和刚度，10#以上风机不宜采用此种安装方式。
    3、悬挂式安装先将减振器与风机用螺栓联接成一体，减振器对称安装，布置于风机重心两侧，直接将风机提升插入安装于悬挂支架，悬挂支架的高度，视实际空间距离由用户自定，16#以上风机一般不采用此种安装型式。
    4、立式安装风机立式安装方法与卧地式安装一致，对风机基础的强度与刚度要求更严格。
    5、风机与两端管道的联接必须采用挠性接头，以隔离振动和保护风机。
