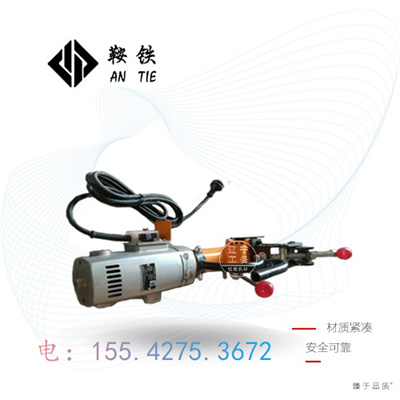

鞍铁ZG-31Ⅱ电动钢轨钻孔机轨道工程施工器材作业

电务钻孔机适用于75kg/m以下各种轨型钻孔作业。夹轨装置具有自锁功能，定位准确、钻孔精度高。采用麻花钻头，整体结构紧凑，体积小、重量轻，结构简单合理，钻孔省时省力，是工务部门维修作业工具。

主要技术参数

1、电机型号： JIZ-SD05-13A

电 压： 220V

频 率： 50Hz

功 率： 0.42kw

2、钻孔直径： Φ13

3、钻孔时间： 50s

4、主轴转速： 550r/min

5、整机质量： 16kg

6、外形尺寸： 650x200x280

使用方法：

1、将麻花钻头安装在主轴锥孔内。

2、选择与所钻钢轨型号相同的定位块9安装到前板8上。

3、将装有冷却液的注水桶放在整机同侧，并把冷却水管插入前板上方进水嘴11。

4、ZG-32钢轨钻孔机上道作业前检查：首先检查电源线、保护套及外壳是否完好，有无漏电现象。然后空转一分钟，检查传动部分是否灵活、有无异常杂音，螺纹连接是否松动，冷却是否畅通等。

5、抬起卡紧搬把6，使卡轨机构张开，放在钢轨上，调整卡轨机构调整螺钉7，直至下压卡紧搬把6时能牢固卡紧钢轨(一般情况下，夹具体10下部两调整螺钉7卡在大约钢轨轨腰部位)，松开后下道自如，保证钢轨待钻孔的中心与钻头中心一致，并且前板与钢轨底面目视垂直，定位块与钢轨轨腭及轨底上弧面紧密接触，然后下压卡紧搬把6，装卡牢固后便可进行钻孔作业。

6、按下电动机开关12(ON键)，开动电机，在各部件工作都无异常的情况下，用手或短铁棒扳动转动进给手柄4，带动进给丝杠3，即可实施钻孔作业，钻孔时需为注水桶打压以确保冷却液不断注入到钻头上，延长钻头使用寿命。

7、ZG-32钢轨钻孔机钻孔时加力要均匀，切勿过猛，即将钻透时，要放慢进给速度，以免损坏钻头切削刃。

8、ZG-32钢轨钻孔机孔钻通后，停止对钻头冷却，旋转进给手柄，使钻头退出钢轨，按下电动机开关12(off键)关闭电机。然后抬起卡紧搬把6松开卡轨机构，将钻孔机、注水桶搬到另一钻孔位置按相同方法进行钻孔作业或整机下道。
