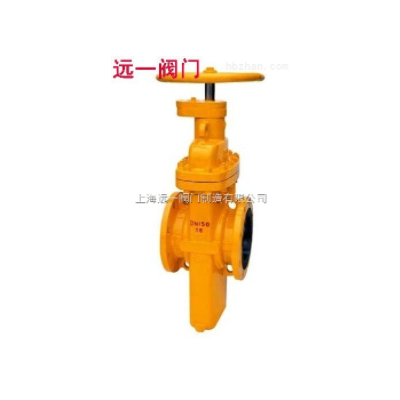

燃气平板闸阀Z47F-10C/Z47F-16C

燃气平板闸阀产品结构特点

阀体采用铸造结构。
阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使阀门进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达
到轻松开、关阀门。
阀座采用密封面上镶嵌PTFE，具有PTFE对金属和金属对金属的双重密封，PTFE密封面同时清除闸板脏物的作用。
阀门的闸板，无论是全开或是全关始终与密封面吻合，密封面得到保护不受介质直接冲刷，从而延长使用寿命。
阀门在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线。
阀门关闭时能自动卸掉内腔高压(详见工作原理图)，保证使用安全。
采用封闭齿轮转动启闭指示机构，能长期清晰地反映阀门的启闭情况。
直埋式阀门外表面采用环氧煤沥青防腐处理，能与管线同寿命。

产品性能规范

压力等级		常温试验压力(MPa)				适用温度	适用介质
压力等级		壳体试验	左密封	右密封	低压气密封	适用温度	普通型	抗硫型
公称压力 (MPa)(PN)	1.6	2.4	1.76	1.76	0.6	-29～121℃或按用户要求	石油、天然气、水等非腐蚀性介质	含H2S、Co2 的石油、天然气、水等腐蚀性介质
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
磅级(Lb)(Class)	150	3.0	2.2	2.2	0.6
磅级(Lb)(Class)	300	7.5	5.5	5.5	0.6

注：阀门可根据用户要求设计制造。

主要零件材料

序号	零件名称	材料
序号	零件名称	GB
1	排污堵头	25
2	阀体	WCB
3	闸板	16Mn+ENP
4	阀座	16Mn
5	O形圈	NBR
6	密封圈	PTFE
7	阀杆螺母	ZQAL9-4
8	阀杆	1Cr13
9	垫片	柔性石墨+1Cr18Ni9
10	阀盖	WCB
11	双头螺柱	35CrMo
12	螺母	45
13	O形圈	NBR
14	轴承	组件Package
15	对开环	45
16	内六角螺钉	35
17	键	45
18	开关指示器	PTFE+1Cr18Ni9
19	手轮	Q235A
20	螺母	35

主要外型尺寸:

型号:(K)Z4(5、9B）4(6)7F 　　PN0.4、0.6、1.0、1.6、2.5MPa 　　PN2.0MPa(Class150)

DN(mm)	NPS(in)	法兰	对焊	手动			齿动			齿动装置	电动			电动装置
DN(mm)	NPS(in)	L	L1	H	H1	D0	H	H1	D0	齿动装置	H	H1	D0	电动装置
25	1	165	-	85	228	180	-	-	-	-	-	-	-	-
32	11/4	165	-	103	231	180	-	-	-	-	-	-	-	-
40	11/2	178	-	115	240	250	-	-	-	-	-	-	-	-
50	2	178	216	130	255	250	-	-	-	-	-	-	-	-
65	21/2	190	241	160	355	300	-	-	-	-	-	-	-	-
80	3	203	283	180	360	300	-	-	-	-	-	-	-	-
100	4	229	305	214	400	300	-	-	-	-	-	-	-	-
125	5	254	381	257	460	350	-	-	-	-	-	-	-	-
150	6	267	403	300	500	350	-	-	-	-	-	-	-	-
200	8	292	419	388	570	350	-	-	-	-	-	-	-	-
250	10	330	457	475	680	400	475	700	350	0型	475	710	500	SMC-03
300	12	356	502	547	750	450	547	870	350	0型	547	880	305	SMC-00
350	14	381	572	625	875	450	625	995	450	1型	625	1015	305	SMC-00
400	16	406	610	712	1000	500	712	1120	450	1型	712	1130	305	SMC-00
450	18	432	660	785	1130	500	785	1280	450	1型	785	1360	305	SMC-0
500	20	457	711	880	1200	600	880	1350	450	1型	880	1430	305	SMC-0
600	24	508	813	1045	1420	800	1045	1570	500	2型	1045	1650	305	SMC-1
700	28	610	914	1190	1650	800	1190	1800	500	2型	1190	1910	305	SMC-1
800	32	660	914	1360	1880	1000	1360	2040	500	2型	1360	2140	305	SMC-1
900	36	771	1016	1510	2100	1000	1510	2280	600	3型	1510	2390	458	SMC-2
1000	40	811	-	1715	2300	1200	1715	2480	600	3型	1715	2590	458	SMC-2

型号:(K)Z4(5、9B）4（6）7F 　　PN4.0MPa 　PN5.0MPa(Class300)

DN(mm)	NPS(in)	法兰		对焊	手动			齿动			齿动装置	电动			电动装置
		L		对焊	手动			齿动			齿动装置	电动
		GB	API	L1	H	H1	D0	H	H1	D0		H	H1	D0
25		165	165	165	85	238	180	-	-	-	-	-	-	-	-
32		178	178	178	103	238	180	-	-	-	-	-	-	-	-
40		190	190	190	115	245	250
50		216	216	216	130	265	250
65		241	241	241	160	365	300
80		283	283	283	180	375	300
100		305	305	305	214	420	300
125		381	381	381	257	480	350
150		403	403	403	300	520	350
200		419	419	419	388	590	350	388	710	350	0型	388	720	305	SMC-00
250		457	457	457	475	700	400	475	820	350	<, ;, DIV align=center>0型	475	830	305	SMC-00
300		502	502	547	780	450	547	900	450	1型	547	910	305	SMC-0
350		572	762	762	625	895	450	625	1015	450	1型	625	1095	305	SMC-0
400		610	838	838	712	1020	550	712	1150	450	1型	712	1230	305	SMC-0
450		660	914	914	785	1150	700	785	1300	500	2型	785	1400	305	SMC-1
500		711	991	991	880	1220	800	880	1370	500	2型	880	1470	305	SMC-1
600		787	1143	1143	1045	1440	1000	1045	1620	600	2型	1045	1730	305	SMC-1
