电动软密封蝶阀D941X-10/D941X-16_蝶阀_阀门_机械/设备_供应

电动软密封蝶阀D941X-10/D941X-16

品牌远一阀门	有效期至长期有效	最后更新2021-10-09 14:43
浏览次数108

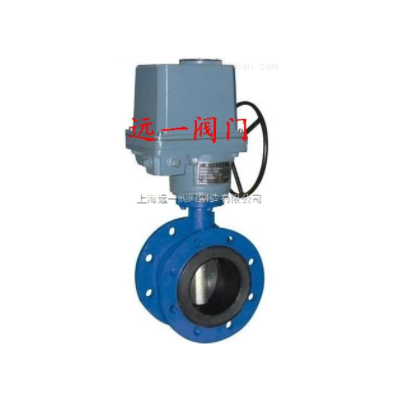

电动软密封蝶阀D941X-10/D941X-16

用途及特点 ;
D941X-10/D941X-16电动软密封蝶阀适用于温度≤120℃，公称压力≤16MPa的食品、医药、化工、石油、电力、台金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
其主要特点为：
1、设计新颖、合理，结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
采用标准 :
设计标准：GB/T12238-1989；
lS0 10631-1994或BS EN593-1998
法兰连接尺寸 GB/T17241．6-1998：
IS0 7005-2或BSEN 1092-2002
结构长度 : GB/T1 2221-1989：
lS0 5752-1988或BS EN558-1
压力试验：GB/T13927-1 992；JB/T9092-1999；
lS0 5028-1993或BS 6755-l-1986

主要技术参数

公称通径	DNmm	50～2000
公称压力	PNMPa	0.6	1.O	1.6
试验压力 PsMPa	强度试验	0.9	1.5	2.4
密封试验	O.66	1.1	1.76
适用介质	空气、水、污水、蒸气、煤气、油品等
驱动形式	手动、蜗轮传动、气传动、电传动

主要零件的材料

零件名称	材料
阀体	球墨铸铁、铸钢、合金钢、不锈钢
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟乙烯
阀杆	2Cr13、不锈钢
填料	0型圈、柔性石墨

密封材料

材料品种	氯橡胶	橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶
代号	×或 0rJ	XA或orJA	XB或orJB	xC、JC或0rF	XD或orJD	× E或orJE
耐zui高温度	82℃	93℃	150℃	232℃	250℃	204℃
耐zui低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
适用工作温度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

D41、D341、D641、D941(X.J)连接尺寸

通径	主要尺寸	0.25MPa～0.6MPa	1.0MPa	1.6MPa
mm	inch	L	H	H1	D	D1	Z-φd	D	D1	Z-φd	D	D1	Z-φd
80	3	114	115	235	185	150	418	195	160	4-18	195	160	8-18
100	4	127	120	240	205	170	4-18	215	180	8-18	215	180	8-18
125	5	140	130	270	235	200	8-18	245	210	8-18	245	210	8-18
150	6	140	150	300	260	225	8-18	280	240	8-23	280	240	8-23
200	8	152	180	300	315	280	8-18	335	295	8-23	335	295	12-23
250	10	250	220	400	370	335	12-18	390	350	12-23	405	355	12-25
300	12	270	250	410	435	95	12-23	440	400	12-23	460	410	12-25
350	14	290	270	460	485	445	12-23	500	460	16-23	520	470	16-25
400	16	310	290	510	35	495	16-23	565	515	16-25	585	525	16-30
450	18	330	320	560	5g0	550	20-23	615	565	20-25	640	585	20-30
500	20	350	360	590	640	600	20-23	670	620	20-25	705	650	20-34
600	24	390	390	660	755	705	20-25	780	725	20-30	840	770	20-41
700	28	430	460	780	860	810	24-25	895	840	24-30	910	840	24-41
800	32	470	530	850	975	920	24-30	1010	950	24-34	1020	950	24-41
900	36	510	570	920	1075	1020	24-30	1110	1050	28-34	1120	1050	28-41
1000	40	550	630	990	1175	1120	28-30	1220	1160	28-34	1255	1170	28-48
1200	48	630	750	1115	1400	1340	32-34	1450	1380	32-41	1485	1390	32-54
1375	1320	32-30
1400	56	710	850	1228	1620	1560	36-34	1675	1590	36-48
1575	1520	36-40
1600	64	790	990	1340	1820	1760	40-34	1915	1820	40-54
1785	1730	40-30
1800	72	870	110	1570	2045	1970	44-41	2115	2020	44-54
1985	1930	44-30
2000	80	950	1170	1680	2265	2180	48-48	2325	2230	46-54
