不锈钢偏心半球阀BQ340F/H-10P/16P_球阀_阀门_机械/设备_供应

不锈钢偏心半球阀BQ340F/H-10P/16P

品牌远一阀门	有效期至长期有效	最后更新2021-12-09 16:47
浏览次数97

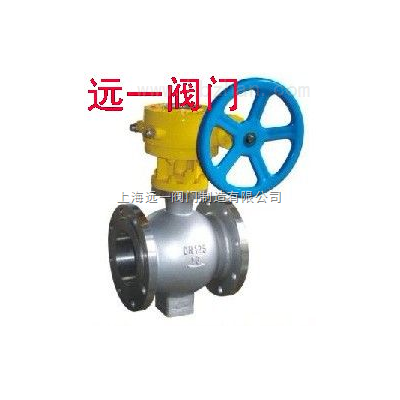

不锈钢偏心半球阀BQ340F/H-10P/16P

【不锈钢偏心半球阀概述】

BQ340F/H-10P/16P/25P/R/RL不锈钢偏心半球阀利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。阀门的球体和阀座完全脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。本产品特别适用于钢铁业，铝业，纤维，微小固体颗粒，纸浆，煤灰，石油气等介质。

【产品特点】

1、其结构采用偏心契紧原理通过传动机构达到闸紧、调节、关闭的目的，密封副是金属面环带硬面接触密封，双偏心结构在开启时阀芯位于藏球室内，流通截面大，且阀门不被冲刷，关闭时阀芯不被冲刷，开启时阀芯球面沿阀座渐进，有效地切除结垢障碍，实现可靠密封。它对两相混流易结垢固体析出的混流输送特别有效。

2、阀门的半球用双金属，母材上堆焊不同的合金，阀座也作相应堆焊经特殊的处理，密封面组合成防腐、耐磨、高强度等各种类型，满足不同场合需求。

3、密封严密、输送有害气体可达零泄露。

4、密封副的阀芯留有补偿量、当阀做磨损后，关闭时再转动少许，任能可靠密封，延长了使用寿命。此外，用户将压紧螺母拧掉，调整或更换后阀座仍可用，避免了阀门密封失效后，整台报废的弊端因堆焊不同合金（或组合球）双金属密封副的选配可以用于耐磨、耐腐蚀、耐高温且要求严格密封的工况。

【执行标准】

设计规范： API 6D API 608 BS 5351 GB/T12237

结构长度： ASME B16.10 GB/T12221

法兰连接： ASME B16.5 GB/T9113

试验与检验：GB/T 13927 API 598 API 6D

【BQ347F/H-10P/16P主要外形尺寸】

规格	L	D	C	d	b	n-φ	手动			蜗轮蜗杆传动				电动
规格	L	D	C	d	b	n-φ	M	Mo	重量	B	Bo	驱动装置	重量	H	H1	Ho	驱动装置	重量
50	178	165	125	99	20	4-φ18	160	250	17	-	-	-	-	-	-	-	-	-
65	190	185	145	118	20	4-φ18	195	250	18	-	-	-	-	-	-	-	-	-
80	203	200	160	132	20	8-φ18	215	300	22	255	200	0型	30	454	359	190	Q60-1	100
100	229	220	180	156	22	8-φ18	250	300	30	290	300	A型	40	493	398	190	Q60-1	135
125	254	250	210	184	22	8-φ18	290	350	45	330	300	A型	65	574	424	400	Q120-1	192
150	267	285	240	211	24	8-φ22	295	400	53	350	300	A型	74	646	496	400	Q120-1	200
200	292	340	295	266	24	8-φ22	-	-	-	390	400	B型	100	678	528	400	Q120-1	225
250	394	395	350	319	26	12-φ22	-	-	-	515	400	B型	195	652	435	200	SMC-04/HOBC	360
300	419	445	400	370	26	12-φ22	-	-	-	545	600	C型	250	761	480	280	SMC-04/HBC	415
350	550	505	460	429	26	16-φ22	-	-	-	590	600	C型	369	771	520	280	SMC-04/HOBC	435
400	600	565	515	480	26	16-φ26	-	-	-	625	600	C型	450	831	580	280	SMC-03/H2BC	542
450	650	615	565	530	28	20-φ26	-	-	-	660	600	D型	600	921	670	305	SMC-00/H3BC	672
500	700	670	620	582	28	20-φ26	-	-	-	695	800	D型	730	943	770	305	SMC-00/H3BG	892
600	800	780	725	682	30	20-φ30	-	-	-	732	800	D型	850	1123	850	305	SMC-0/H4BC	995

【BQ347F/H-10P/16P主要外形尺寸】

规格	L	D	C	d	b	n-φ	手动			蜗轮蜗杆传动				电动
规格	L	D	C	d	b	n-φ	M	Mo	重量	B	Bo	驱动装置	重量	H	H1	Ho	驱动装置	重量
50	178	165	125	99	20	4-φ18	160	250	17	-	-	-	-	-	-	-	-	-
65	190	185	145	118	20	4-φ18	195	250	18	-	-	-	-	-	-	-	-	-
80	203	200	160	132	20	8-φ18	215	300	22	255	200	0型	30	454	359	190	Q60-1	100
100	229	220	180	156	22	8-φ18	250	300	30	290	300	Am	40	493	398	190	Q60-1	135
125	254	250	210	184	22	8-φ18	290	350	45	330	300	Am	65	574	424	400	Q120-1	192
150	267	285	240	211	24	8-φ22	295	400	53	350	300	Am	74	646	496	400	Q120-1	200
200	292	340	295	266	24	12-φ22	-	-	-	390	400	B型	105	678	528	400	Q120-1	230
250	394	405	355	319	26	12-φ26	-	-	-	515	400	B型	200	652	435	200	SMC-04/HOBC	370
300	419	460	410	370	28	12-φ26	-	-	-	545	600	C型	250	761	480	280	SMC-04/H1BC	425
350	550	520	470	429	30	16-φ26	-	-	-	590	600	C型	375	771	520	280	SMC-03/H2BC	450
400	600	580	525	480	32	16-φ30	-	-	-	625	600	C型	460	831	580	280	SMC-00A13BC	557
450	650	640	585	548	34	20-φ30	-	-	-	660	600	D型	610	921	670	305	SMC-00/H3BC	690
500	700	715	650	609	36	20-φ33	-	-	-	695	800	D型	750	943	770	305	SMC-00/H3BC	913
