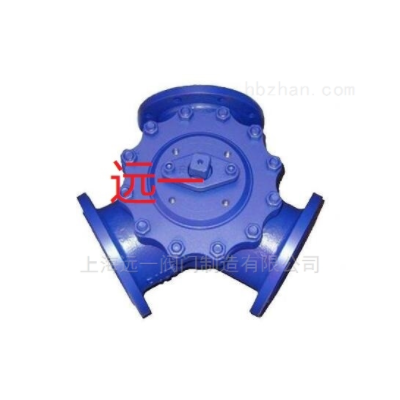

Y型三通球阀Q42F-16C/25/40P/R/RL

一、Y型三通球阀产品概述

Q42F/H-16C/25/40P/R/RL法兰连接120度斜角Y型三通球阀的流道形式为120度切换，流道平坦，流体阻力小，流通能力强，不会使介质停留在流道内部，实现各管道能够得到很好、很顺的切换，该阀外型美观，结构紧凑合理，密封性能好。Q42F/H法兰连接120度斜角Y型三通球阀与阀座密封根据工况不同，可分别采用软密封、喷焊镍基合金(硬度大于HRC60)、超音速涂钨钴合金(硬度大于HRC70)及特种硬质材料等多种先进工艺，适用各种苛刻工况，软密封适用200℃以下工况，硬密封碳钢不超过425℃，不锈钢不超过450℃。

二、Y型三通球阀主要零部件材料表

序号	零件名称	材质名称(常规配置)
序号	零件名称	Q42F/H-C	Q42F/H-P	Q42F/H-R	Q42F/H-RL
1	阀体、阀盖	WCB	304(CF8)	316(CF3)	316L(CF3M)
2	填料	PTFE、PPL、柔性石墨
3	球体	WCBHCr	304(CF8)	316(CF3)	316L(CF3M)
4	密封圈	PTFE、PPL
5	垫片	PTFE、PPL
6	阀杆	2Cr13	304	316	316L
7	双头螺栓	35CrMoA	304	316	316L

三、Y型三通球阀主要性能规范表

公称压力 PN(MPa)	试验压力PS(MPa)
	壳体	高压液密封	低压液密封
1.6	2.4MPa	1.76MPa	0.6MPa
2.5	3.75MPa	2.75MPa
4.0	6.0MPa	4.4MPa
适用工况	适用介质		水、油品、气等非腐蚀介质和酸碱腐蚀介质
	适用温度		-28～450℃
执行标准	设计		GB/T12237-89
	结构长度		GB12221
	连接法兰		JB/T79.1-79.4、GB/T9113.1-9113.4、HG20592、 ASTM B16.5
	检验试验		GB/T13927、JB/T9092、API598

四、Y型三通球阀主要外型尺寸表

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸(mm)
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	K	R	C	f	N-d
1.6	50	110	160	125	100	20	3	4-?18
	65	130	180	145	120	20	3	4-?18
	80	150	195	160	135	20	3	8-?18
	100	170	215	180	155	22	3	8-?18
	125	190	245	210	185	22	3	8-?18
	150	210	280	240	210	24	3	8-?23
	200	245	335	295	265	24	3	12-?23
	250	290	405	355	320	30	3	12-?25
