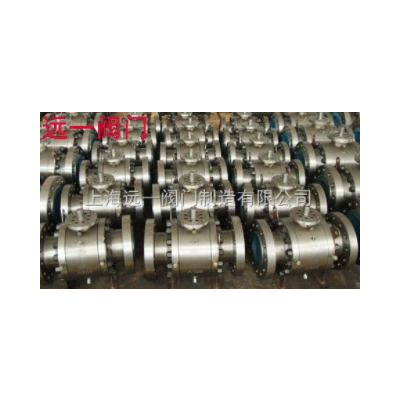

锻钢球阀Q41H/Y-16C/25/40P/R/RL
锻钢球阀产品结构特点：
1、采用板簧预载的可动金属阀座结构，密封力设计合理，启闭灵活，密封可靠。
2、根据用户的需要，可设计成适用于含固体颗粒、料浆等介质的结构戒耐较高温度的结构。
3、采用下装式阀捍，设置倒密封结构，能确保填料处可靠密封。
主要外形尺寸：
Q11H主要连接尺寸及重量
|
公称压力 |
尺寸（mm) |
|||
|
L |
H |
D |
D1 |
|
|
10 |
90 |
76 |
32 |
3/8" |
|
15 |
90 |
76 |
32 |
1/2" |
|
20 |
100 |
81 |
38 |
3/4" |
|
25 |
115 |
92 |
45 |
1" |
|
32 |
130 |
114 |
55 |
11/4" |
|
40 |
150 |
125 |
65 |
11/2" |
|
50 |
170 |
144 |
75 |
2" |
Q41H型主要连接尺寸及重量：
|
公称压力(Mpa) |
公称通径(N(mm) |
尺寸(mm) |
连接尺寸(mm) |
||||||||
|
L |
L1 |
H |
W |
D |
D1 |
M |
D2 |
Z-d |
b |
||
|
PN16.0MPa |
10 |
210 |
52 |
77 |
220 |
95 |
60 |
M24×2 |
18 |
3-18 |
20 |
|
15 |
230 |
62 |
86 |
220 |
95 |
60 |
M24×2 |
20 |
3-18 |
20 |
|
|
20 |
240 |
73 |
94 |
250 |
105 |
68 |
M33×2 |
28 |
3-18 |
20 |
|
|
25 |
260 |
77 |
100 |
250 |
105 |
68 |
M33×2 |
28 |
3-18 |
2 |
|
|
32 |
300 |
100 |
120 |
300 |
115 |
80 |
M42×2 |
38 |
4-18 |
24 |
|
|
40 |
350 |
110 |
150 |
400 |
165 |
115 |
M52×2 |
48 |
6-26 |
30 |
|
|
50 |
400 |
130 |
165 |
400 |
165 |
115 |
M64×3 |
58 |
6-26 |
32 |
|
|
65 |
490 |
140 |
180 |
500 |
200 |
145 |
M80×3 |
74 |
6-29 |
40 |
|
|
80 |
580 |
150 |
200 |
600 |
225 |
170 |
M100×3 |
94 |
6-33 |
50 |
|
|
100 |
620 |
178 |
245 |
800 |
260 |
195 |
M125×4 |
115 |
6-36 |
60 |
|
|
PN32.0MPa |
10 |
210 |
52 |
77 |
220 |
95 |
60 |
M24×2 |
18 |
3-18 |
20 |
|
15 |
230 |
62 |
86 |
220 |
105 |
68 |
M33×2 |
28 |
3-18 |
20 |
|
|
20 |
240 |
73 |
94 |
250 |
105 |
68 |
M33×2 |
28 |
3-18 |
20 |
|
|
25 |
260 |
77 |
100 |
250 |
115 |
80 |
M42×2 |
35 |
4-18 |
25 |
|
|
32 |
300 |
100 |
120 |
300 |
165 |
115 |
M48×2 |
41 |
4-22 |
30 |
|
|
40 |
350 |
110 |
150 |
400 |
165 |
115 |
M64×3 |
47 |
6-26 |
35 |
|
|
50 |
400 |
130 |
165 |
400 |
200 |
145 |
M80×3 |
70 |
6-29 |
40 |
|
|
654 |
490 |
140 |
180 |
500 |
225 |
170 |
M100×3 |
90 |
6-33 |
50 |
|
|
80 |
580 |
150 |
200 |
600 |
260 |
195 |
M125×4 |
112 |
6-36 |
55 |
|
|
100 |
620 |
178 |
245 |
800 |
300 |
235 |
M155×4 |
135 |
8-36 |
65 |
|
