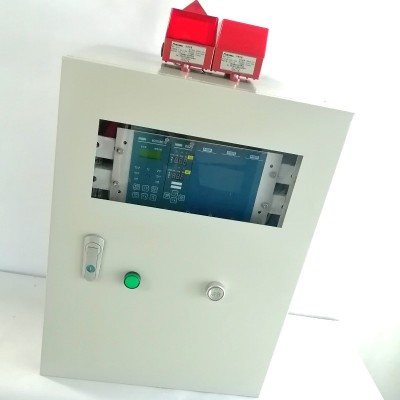

梅思安9020壁挂式八通道机箱主机可燃有毒气体检测报警控制器

9020壁挂式气体报警控制器概述

本产品为意大利MSA公司原装进口仪表，功能完善，性能可靠。通过配置各型气体探测器，可以提供可靠的气体监测和报警，为各种工业领域提供安全服务。

仪表有两个型号;9010和9020控制器。其中9010为单通道仪表，可配接—只气体探测器，9020为双通道仪表，两个通道互相作业，可同时配接两只相同或不同的气体探测器。

仪表可使用的机架有三种规格∶19"全机架可安装10个控制单元，19/2"机架可安装5个控制单元，19/5"可安装2个控制单元。

仪表另有3种壁挂式结构，分别是壁挂式一通道（9010—台）、二通道（9020—台）和四通道仪表（9020两台）。此外.仪表可选配多种国产壁挂箱。

配接9020公共单元（产品编号∶10107340），9020控制器通过了消防形式认可。

9020壁挂式气体报警控制器技术规格

电源要求∶AC∶115/230V±15%，50/60Hz ，DC:24V 15%-20%

功耗;9010型 AC∶13VA;DC∶ 3W

9020型 AC∶15VA; DC∶4W

传感器/探测器的连接模式;2、3、4线制

输入信号∶10～200mV DC;4～20mA

传感器/探测器的供电∶恒流∶5~500mA

恒压∶3～24VDC

输出模拟信号;0～20/4～20 mA（可选择）

故障信号;0/2/4/20 mA/h（可选择）

重复性∶±1%F.S ±1个字

零点、量程漂移;≤ ±0.5%F.S ±1个字/月

报警设定∶三级（小心、预报警、报警）

继电器触点容量;5A24VDC /250 VAC（阻性负载）

工作温度∶ -10℃～50℃

贮存温度∶ -20℃～75℃

湿 度∶≤90% RH，不凝露

通讯接口∶ RS485，ModBus协议

重 量∶720g

9020壁挂式气体报警控制器安装

系统的控制仪表主体部分，应安装在非危险场所，探测器单元安装在检测现场，中间用电缆连接;检测仪表的安装必须牢固可靠，并尽可能安装在无冲击、无振动的场所;系统相互间及与相关设备间的连线必须正确无误。

探测器的安装位置需根据被测气体的比重，周围环境的气流方向，可能的泄漏点等因素，安装在可燃性气体，易积聚，具代表性的场所。探测器检测头端面应朝下，并旋上防雨（水）防风罩（随探测器配置），隔爆片上严禁沾污、涂漆，以免堵塞气体扩散通道。探测器安装时，周围应留有40cm左右的空间，便于维修、标定。

9020壁挂式气体报警控制器订货信息：

9010控制单元（通用型）10111443

9010控制单元（电流型）10114033

9020控制单元（通用型）10111445

9020控制单元（电流型）10114034

壁挂式气体检测仪（1通道）2459104

壁挂式气体检测仪（2通道）2459105

壁挂式气体检测仪（4通道）2459106

端子板3480041

保险丝F1315mA10029847

保险丝F2 1A10029844

保险丝F32A10029845

盲板3451037

9020壁挂式气体报警控制器常见故障及错误信息

一、9010/9020型控制器出现故障时，液晶显示窗会显示下列信息∶

F1;电源线路故障，与探测器或变送器相连接的线断开，或因为电源本身断开。
检查与探测器之间的连线，如非外部故障引起，则将仪表退回MSA维修。

F2;当输入信号特别高或信号输入放大器损坏时。检查探测器的输入信号，如
非外部原因引起，则将仪表退回MSA维修。

F3∶当***次接通控制器时，存储器（EEPROM）程序出错，在这种情况下，
重新设置缺省值，或退回MSA维修。

F4;当控制器在进行功能代码操作时，控制器突然断电所致，按回车键继续。
等到仪表自检结束后，重新进入断电时的功能代码，然后正常退出，否则仪表每次开机都会显示F4。
F5∶与模拟信号相关的A/D转换器故障，退回MSA维修。

F6∶存储器（RAM）故障，退回MSA维修。

F7;只读存储器（EPROM）产生错误，退回MSA维修。

F8∶控制器内随机存储器数据设置发生错误，重新设置缺省值。

F9∶当从正常配置到ATEX配置时出现，用回车键确认后，对控制单元重新设置
一个通用缺省值。
-d1∶负漂移量超过预设定值（解决此问题的办法是重新进行标定）。-LOU1;接到4、5脚的外部24VDC电压低于18VDC。-LOU2∶交流电源掉电。

二、9010/9020在标定校准过程中或结束时，控制器显示窗上可能显示如下信息：

E1;如果零信号和满量程之间的信号差<2mV，交替显示此读数和E1，此校准
值不被接受，仍保持前面的校准值。

E2;如果零信号和满量程之间的信号差≥200mV，此读数与E2交替显示，此校
准值被接受。

E3∶如果零信号和满量程之间的信号差是在2和3mV之间，此读数与E3交替显
示，此校准值被接受。

E4;如果输入信号高于300mV（此校准值对应于全刻度）时，读数与E4交替，
校准值被接受。

E10∶当初始值和满量程的设置相同时，显示E10。

智能气体监测报警控制器密码,工业气体监测报警控制器,气体监测报警控制器如何复位

气体监测报警控制器接线,气体监测报警控制器怎么接线

气体监测报警控制器怎么和220伏风机联动

可燃气体报警控制器监测报告,气体监测报警控制器按键,气体监测报警控制器说明书

气体监测报警控制器怎么和风机联动,气体监测报警控制器,气体监测报警控制器点检表

梅思安9020气体监测报警控制器功能完善，性能可靠。通过配置各型气体探测器，可以提供可靠的气体监测和报警，为各种行业提供安全服务。

（两款型号）仪表∶9010和9020控制器。其中9010为单通道仪表，可配接一只气体探测器，9020为双通道仪表，两个通道互相独立，可同时配接两只相同或不同的气体探测器。

（机架三款）仪表可使用的机架有三种规格∶19"全机架可安装10个控制单元，19/2"机架可安装5个控制单元，19/5"可安装2个控制单元。

（结构三款）仪表另有3种壁挂式结构，分别是壁挂式一通道（9010—台）、二通道（9020—台）和四通道仪表（9020两台）。

配接9020公共单元（产品编号∶10107340），9020控制器通过了消防形式认可。

9020气体监测报警控制器技术规格：

电源要求;  AC：115/230V±15%，50/6OHz

DC：24V ＋15%-20%

功耗∶9010型 AC∶13VA; DC; 3W

9020型 AC∶ 15VA; DC∶ 4W

传感器/探测器的连接模式;2、3、4线制

输入信号∶10～200mV DC; 4～20 mA

传感器/探测器的供电∶ 恒流∶ 5～500mA 恒压; 3～24VDC

输出模拟信号∶ 0～20/4～20 mA（可选择）

故障信号∶ 0/2/4/20 mA/h（可选择）

重复性∶ ±1% F.S ±1个字

零点、量程漂移∶≤ ±0.5% F.S ±1个字/月

报警设定：三级（小v心、预报警、报警）

继电器触点容量∶ 5A 24VDC /250 VAC（阻性负载）

工作温度∶ -10℃～＋50℃

贮存温度∶ -20℃～＋75℃

湿 度 ∶ ≤90% RH，不凝露

通讯接口∶ RS485，ModBus协议（可通过信号转接器增加接口）

重 量∶720g

气体监测报警控制器的安装方式：

DF8500点型可燃性气体探测器的安装

探测器的防爆等级为Exd ⅡCT6，可安装在1级危险场所。探测器采用卡箍安装。

探测器的安装位置需根据被测气体的比重，周围环境的气流方向，可能的泄漏点等因素，安装在可燃性气体，易积聚，具代表性的场所。

探测器检测头端面应朝下，并旋上防雨（水）防风罩（随探测器配置），隔爆片上严禁沾污、涂漆，以免堵塞气体扩散通道。

探测器安装时，周围应留有40cm左右的空间，便于维修、标定。

气体监测报警控制器故障警告信息

9010/9020型控制器出现故障时，液晶显示窗会显示下列信息;

F1：电源线路故障，与探测器或变送器相连接的线断开，或因为电源本身断开。

检查与探测器之间的连线，如非外部故障引起，则将仪表退回MSA维修。

F2：当输入信号特别高或信号输入放大器损坏时。

F3;当次接通控制器时，存储器（EEPROM）程序出错，在这种情况下，

重新设置缺省值。

F4∶当控制器在进行功能代码操作时，控制器突然断电所致，按回车键继续。

等到仪表自检结束后，重新进入断电时的功能代码，然后正常退出，否则仪表每次开机都会显示F4。

F5：与模拟信号相关的A/D转换器故障。

F6∶存储器（RAM）故障。

F7：只读存储器（EPROM）产生错误。

F8：控制器内随机存储器数据设置发生错误，重新设置缺省值。

F9：当从正常配置到ATEX配置时出现，用回车键确认后，对控制单元重新设置

一个通用缺省值。

-d1：负漂移量超过预设定值（解决此问题的办法是重新进行标定）。

-LOU1：接到4、5脚的外部24VDC电压低于18VDC。

-LOU2：交流电源掉电。

气体监测报警控制器订货信息：

（内置通道路线）

10107340  9020/9010公共单元-公共报警、事件记录等

10106965  9010控制单元-Rev3，通用型

10106964  9020控制单元-Rev3，通用型

10110739  9020控制单元-Rev3，通用型，中国版，光耦输出-E

10106967  9020控制单元-Rev3，电流型

10106966  9020控制单元-Rev3，电流型

10193786  9010壁挂式单通道控制器-壁挂式，SIL，单通道

10193785  9020壁挂式2通道控制器-壁挂式，双通道，SIL

（机架配置）

10169105  9020 R2机架总成，普通版-不含公共单元，不含消防标签

10169103  9020 R5机架总成，普通版-不含公共单元，不含消防标签

10169104  9020 R10机架总成，普通版-不含公共单元，不含消防标签

10166130  9020 R5机架总成，消防版-含公共单元和消防标签

10166141  9020R10机架总成，消防版-含公共单元和消防标签

（机箱配置）

8010006  9020 R2标准壁挂式气体监测报警控制器，普通版-含开关电源，机架和附件总成，不含卡件

8010004  9020 R5标准壁挂式气体监测报警控制器，普通版-含开关电源，机架和附件总成，不含卡件

8010005  9020 R10标准壁挂式气体监测报警控制器，普通版-含开关电源，机架和附件总成，不含卡件

10168309  9020 R5标准壁挂式气体监测报警控制器，消防版-含开关电源，机架和附件总成，不含卡件

10168310  9020 R10标准壁挂式气体监测报警控制器，消防版-含开关电源，机架和附件总成，不含卡件
