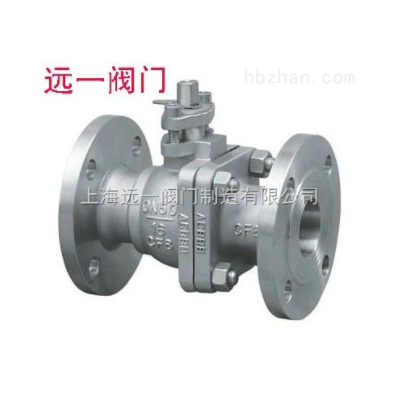

不锈钢实心球球阀Q41F-16P/25C/40P/R/RL

产品介绍：

Q41F-16P/25C/40/64/100/160/320P/R不锈钢实芯球球阀启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，不锈钢球阀本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。

主要参数：

阀门型号：Q41F/N/PPL,Q47F/N/PPL，Q341，Q347，Q641，Q947,Q40等
主体材质: 304,316,304L,316L,CF8,CF8M,CF3,CF3M,CF8C及双相不锈钢
尺寸范围: DN10-DN600(3/8"-24")
压力范围: 1.0~16.0Mpa(150~1500lb).
适用温度：-196℃≤t≤200℃.
设计标准：国标GB，美标ANSI,德标DIN,日标JIS等
可选驱动方式：手动，蜗轮(3)，气动(6)，电动(9)等

制造规范：

基本设计标准：GB12237，JB/T7745，API 6D，BS5351，ASME B16.34。
法兰标准：ANSI B16.5、MSS-SP44、JB/T79-94、GB9112-9113-88、HG20592-20596。
焊接端标准：ANSI B16.25、GB12224-89或用户要求。
结构长度标准：GB12221，GB12237，JB/T7745，ASME B16.10，BS5351。
试压标准：API598，API 6D，JB/T13927。
适用介质：水、蒸汽、液化石油气、天然气及腐蚀性介质等等。
材料的压力-温度等级按GB9131或ANSI B16.5a。
驱动方式：手动、气动、电动、蜗轮驱动等。

材料：

零件名称	普通碳素钢系列	不锈钢系列	低温钢系列	抗硫系列
零件名称	普通碳素钢系列	不锈钢系列	低温钢系列	GB标准	NACE标准
阀体、左体	WCB	CF8，CF8M，CF3，CF3M	LCB,LCC	WCB	CF8M
球体	F6a WCBHC r	CF8，CF8M，CF3，CF3M	LCB,LCC	WCBHCrF6a	CF8M
阀座	PTFE；烧结碳纤维；金属橡胶组件；金属堆焊硬质合金
阀杆	F6a	304.31 6	F6a	31 8	316
阀座支承圈	A105 Zn	304.31 6	A105 Zn	A105 Zn	316
阀杆填料	PTFE；碳纤维，柔性石墨
阀杆轴承、止推轴承	金属衬PTFE；烧结碳纤维
填料压环	F6a	304.31 6	F6a	F6a	316
弹簧	3Yc-7
双头螺柱	A193-B7	A1 93-B8、B8M	A320-L7	A193-B7	A193-B7
螺母	A1 94-2H	A194-8	A194-4	A194-2H	A194-2H
压盖	WCBA105

主要性能规范：

公称压力 PN/MPa	zui高使用压力MPa	试验压力 (MPa)			压力级	zui高使用压力MPa	试验压力 (MPa)
公称压力 PN/MPa	zui高使用压力MPa	壳体	高压液密封	低压气密封	压力级	zui高使用压力MPa	壳体	高压液密封	低压气密封
1.6	1.6	2.4	1.8	0.6	CLASSl50	2.0	3	2.2	0.6
2.5	2.5	3.8	2.8		C.LASS300	5.0	7.5	5.5
4.0	4.0	6.0	4.4		C.LASS400	6.3	9.5	7
6.4	6.4	9.6	7.1		C.LASS600	10	1.5	1.1

连接尺寸：PN1.6MPa

DN	D	D1	D2	D3	f	b	n-d	L	H	W
15	13	45	65	95	2	14	4-14	130	75	130
20	19	55	75	105	2	14	4-14	140	84	170
25	25	65	85	115	2	14	4-14	150	90	170
32	32	78	100	135	2	16	4-18	165	107	200
40	38	85	11O	145	3	16	4-18	180	127	250
50	51	100	125	160	3	16	4-18	200	140	250
65	64	120	145	180	3	18	4-18	220	164	350
80	76	135	160	195	3	20	8-18	250	177	350
100	102	155	180	215	3	20	8-18	280	206	420
125	127	185	210	245	3	22	8-18	320	292	700
150	152	210	240	280	3	24	8-23	360	320	1000
200	203	265	295	335	3	26	12-23	400	365	1300
250	254	320	355	405	3	30	12-25	450	420	1800

连接尺寸：PN2.5MPa

DN	D	D1	D2	D3	f	b	n-d	L	H	W
15	13	45	65	95	2	16	4-14	130	75	130
20	19	55	75	105	2	14	4-14	140	84	170
25	25	65	85	115	2	14	4-14	150	90	170
32	32	78	100	135	2	16	4-18	165	107	200
40	38	85	11O	145	3	16	4-18	180	127	250
50	51	100	125	160	3	20	4-18	200	140	250
65	64	120	145	180	3	22	8-18	220	164	350
80	76	135	160	195	3	22	8-18	250	177	350
100	102	160	190	230	3	24	8-23	280	206	420
125	127	188	220	270	3	28	8-25	320	292	700
150	152	218	250	300	3	30	8-25	360	320	1000
200	203	278	310	360	3	34	12-25	400	365	1300
250	254	332	370	425	3	36	12-30	450	420	1800

连接尺寸：PN4.0MPa

DN	D	D1	D2	D3	D3	f	b	b	n-O	L	H	W
15	13	45	65	95	40	2	4	16	4-14	140	75	130
20	19	55	75	105	51	2	4	16	4-14	152	84	170
25	25	65	85	115	58	2	4	16	4-14	165	90	170
32	32	78	100	135	66	2	4	18	4-18	178	107	200
40	38	85	110	145	76	3	4	18	4-18	190	127	250
50	51	100	125	160	88	3	4	20	4-18	216	140	250
65	64	120	145	180	11O	3	4	22	8-18	241	164	350
80	76	135	160	195	121	3	4	22	8-18	283	177	350
100	102	160	190	230	150	3	45	24	8-23	305	206	420
125	127	188	220	270	176	3	45	28	8-25	381	292	700
150	152	218	250	300	204	3	45	30	8-25	403	320	1000
200	203	282	320	375	260	3	45	38	12-30	502	365	1300

连接尺寸：PN6.4MPa

DN	D	D1	D2	D3	D3	f	b	b	n-O	L	H	W
15	13	55	75	105	40	2	4	18	4-14	140	80	170
20	19	68	90	125	51	2	4	20	4-18	152	89	200
25	25	78	100	135	58	2	4	22	4-18	180	95	200
32	32	82	110	150	66	2	4	24	4-23	200	112	250
40	38	95	125	165	76	3	4	24	4-23	220	132	350
50	51	105	135	175	88	3	4	26	4-23	250	145	350
65	64	130	160	200	110	3	4	28	8-23	280	169	420
80	76	140	170	210	121	3	4	30	8-23	320	182	420
100	102	168	200	250	150	3	45	32	8-25	360	211	700
125	127	202	240	295	176	3	45	36	8-30	381	302	1000
150	152	240	280	340	204	3	45	38	8-34	403	330	1300
