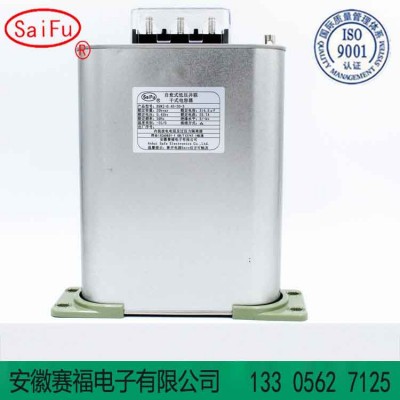

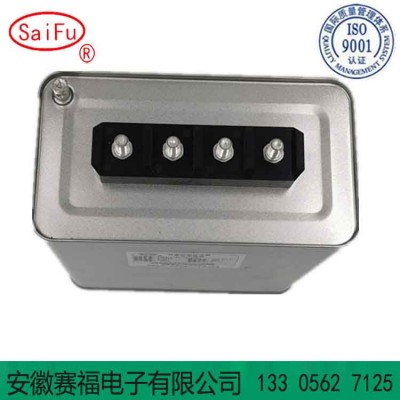

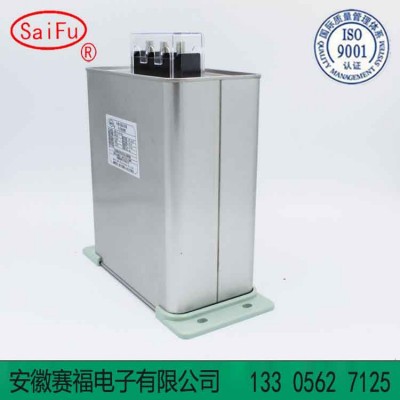

BSMJ自愈式低压并联电容器0.45-20-3电力电容器
低压自愈式并联电容器
1. 适用范围
本产品规格书为安徽赛福电子有限公司提供，适用于标称电压1000V及以下，频率为15Hz~60Hz的交流电力系统的功率因素的电容器，主要用于提高功率因素，减少无功损耗，改善电压质量。
3. 正常工作条件和安装条件
低电压自愈式并联电容器在使用条件如下：
3.1投入时的剩余电压
电容器投入时的剩余电压不超过额定电压的10%。
3.2海拔
安装运行地区海拔不超过2000m。
3.3环境空气温度类别
环境空气温度类别为-25/C。电容器投入运行环境温度为-25℃，温度为C类，即电容器运行的不超过50℃，24小时内温度平均值不超过40℃，一年内温度平均值不超过30℃。
电容器应保证在良好通风条件下工作，不允许在密闭不通风条件下工作。
4. 主要参数及性能
4.1 主要技术参数
4.1.1额定电压：230VAC、400VAC、450VAC、480VAC、525VAC、690VAC、750VAC，其他电压可特殊订货。
4.1.2额定频率：50Hz或60Hz。
4.1.3额定容量：（1-60）kvar。
4.1.4容量偏差：-5%~10%，三相单元中，任意两线路端子间测得的电容的值和之比≤1.08。
4.1.5介质损耗角正切：≤0.0015（20℃）。
4.1.6耐电压：极间2.15Un，2s；[极壳2Un2kV或3kV取较高方]×1.2，5 s。
4.1.7允许过电压：1.1Un时，每24小时不超过8小时；1.15Un时，每24小时不超过30分钟；1.20Un时，每24小时不超过5分钟；1.30Un时，每24小时不超过1分钟。
4.1.8允许过电流：1.3In。考虑到谐波、过电压和电容偏差影响，过渡过电流不超过1.43 In。
4.1.9自放电特性：电容器带有放电器件，使电容器在断开电容3min内，剩余电压从,-2.Un降至75V或以下。
4.2执行标准：GB/T12747-2017，IEC60831:2004。
5.结构特征及注意事项
5.1结构特征
5.1.1先进的进口生产设备，金属化聚丙烯薄膜，产品体积小，品质好。
5.1.2的选膜、薄膜蒸镀和喷金工艺，保证了产品能抗大的涌流能力，适应高的环境温度，温升小，发热少。
5.1.3优良的自愈性能，内装自放电电阻和装置，产品可靠。
5.1.4采用干式结构，或微晶蜡作为浸渍剂，运行性能好，不漏油。
5.1.5经特殊防腐处理的印铁外壳，耐腐蚀，美观牢固，无需喷漆。
5.2注意事项
5.2.1过电压和过热将缩短电容器的寿命，因此要严格控制运行条件，如环境温度、通风情况、过电压、过电流等。
5.2.2系统中安装低压自愈式并联电容器时，应充分考虑以下情况：
5.2.2.1在谐波含量严重的环境下，不宜直接装设电容器，应串联电抗器使用；在谐波含量不严重的环境中，需要提升电容器的电压等级。常见的谐波源有：电力电子设备、变频器、直流整流器、逆变器、电解电镀设备、电弧炉、中频炉、矿热炉等。
5.2.2.2电容器与感应电动机并联时，建议按电容器电流小于电动机空载电流90%来选配电容器。
5.2.2.3在变压器空载时，应使电容器退出运行。
5.2.3系统中安装低压自愈式并联电容器时，应选用能限制涌流及不重燃的开关、接触器、电子复合开关、过流继电器等。
5.2.4电容器切除与再投入的时间间隔应大于3min，否则可能产生很高的过渡过电压，损坏电容器。
5.2.5选用小型断路器作短路保护，无法可靠分断短路电流，不推荐使用，建议使用熔断器作保护。若使用时，应按额定电流的2~3倍选择，严禁断路器带电容器合闸。
5.2.6如发现电容器外壳有严重的鼓胀现象，请将电容器及时从电网中切除。
安装说明：
6.1将安装脚平面朝下，沿外壳底部滚边处插入，卡接到位。
6.2将转配好安装脚的电容器固定在需要安装的场所。
6.3安装场所不受阳光直射，不被雨雪淋湿，避免尘埃过多及剧烈振动场所，相互间距：A型产品≥30mm，B型产品≥50mm，C型产品≥80mm，夏季环境温度较高时，应采取有效措施，保证通风和散热良好。
7.订货须知
7.1用户须提供产品额定电压、额定容量、相数等参数。
7.2用户须尽量提供使用场所的一些特征。
外形及安装尺寸
主要规格尺寸
|
产品型号 |
额定电压 |
额定容量 |
总电容量 |
额定电流 |
外形尺寸 |
|
0.25-3-1 |
0.25 |
3 |
153 |
12 |
167×57×110 |
|
0.25-5-1 |
0.25 |
5 |
255 |
20 |
167×57×180 |
|
0.25-7.5-1 |
0.25 |
7.5 |
382 |
30 |
160×85×210 |
|
0.25-10-1 |
0.25 |
10 |
509 |
40 |
270×120×210 |
|
0.25-15-1 |
0.25 |
15 |
764 |
60 |
270×120×210 |
|
0.25-20-1 |
0.25 |
20 |
1019 |
80 |
270×120×210 |
|
0.25-25-1 |
0.25 |
25 |
1273 |
100 |
270×120×210 |
|
0.25-30-1 |
0.25 |
30 |
1528 |
120 |
270×120×230 |
|
0.25-35-1 |
0.25 |
35 |
1783 |
140 |
270×120×230 |
|
0.25-40-1 |
0.25 |
40 |
2037 |
160 |
270×120×230 |
|
0.4-2-3 |
0.4 |
2 |
39 |
2.9 |
167×57×110 |
|
0.4-4-3 |
0.4 |
4 |
79 |
5.8 |
167×57×110 |
|
0.4-6-3 |
0.4 |
6 |
118 |
8.6 |
167×57×130 |
|
0.4-8-3 |
0.4 |
8 |
158 |
11.5 |
167×57×130 |
|
0.4-10-3 |
0.4 |
10 |
198 |
14.4 |
167×57×180 |
|
0.4-12-3 |
0.4 |
12 |
238 |
17.3 |
167×57×180 |
|
0.4-14-3 |
0.4 |
14 |
278 |
20.2 |
167×57×210 |
|
0.4-15-3 |
0.4 |
15 |
298 |
21.7 |
167×57×210 |
|
0.4-16-3 |
0.4 |
16 |
318 |
23.0 |
167×57×210 |
|
0.4-18-3 |
0.4 |
18 |
359 |
26 |
167×57×240 |
|
0.4-20-3 |
0.4 |
20 |
398 |
28.9 |
167×57×240 |
|
0.4-25-3 |
0.4 |
25 |
498 |
36 |
167×85×210 |
|
0.4-30-3 |
0.4 |
30 |
597 |
43.3 |
167×85×250 |
|
0.4-40-3 |
0.4 |
40 |
796 |
57.6 |
167×85×300(小方) |
|
0.4-50-3 |
0.4 |
50 |
995 |
72 |
270×120×230(大方) |
|
0.4-60-3 |
0.4 |
60 |
1194 |
86.4 |
300×120×280 |
|
0.4-80-3 |
0.4 |
80 |
1592 |
100.8 |
300×120×310 |
|
0.4-90-3 |
0.4 |
90 |
1790 |
129.6 |
300×120×310 |
|
0.4-100-3 |
0.4 |
100 |
1989 |
144 |
300×120×330 |
|
0.42-10-3 |
0.42 |
10 |
180 |
13.7 |
167×57×210 |
|
0.42-12-3 |
0.42 |
12 |
217 |
16.5 |
167×57×210 |
|
0.42-14-3 |
0.42 |
14 |
252 |
19.2 |
167×57×210 |
|
0.42-15-3 |
0.42 |
15 |
270 |
20.6 |
167×57×210 |
|
0.42-16-3 |
0.42 |
16 |
289 |
22 |
167×57×210 |
|
0.42-18-3 |
0.42 |
18 |
325 |
24.7 |
167×57×240 |
|
0.42-20-3 |
0.42 |
20 |
361 |
27.5 |
167×57×240 |
|
0.42-25-3 |
0.42 |
25 |
451 |
34.4 |
167×85×210 |
|
0.42-30-3 |
0.42 |
30 |
541 |
41.2 |
167×85×230 |
|
0.42-40-3 |
0.42 |
40 |
721 |
54.9 |
167×85×300(小方) |
|
0.42-50-3 |
0.42 |
50 |
902 |
68.7 |
270×120×230(大方) |
|
0.42-60-3 |
0.42 |
60 |
1082 |
82.5 |
300×120×280 |
|
0.42-70-3 |
0.42 |
70 |
1263 |
96.2 |
300×120×280 |
|
0.42-80-3 |
0.42 |
80 |
1443 |
110 |
300×120×310 |
|
产品型号 |
额定电压 |
额定容量 |
总电容量 |
额定电流 |
外形尺寸 |
|
0.42-90-3 |
0.42 |
90 |
1624 |
123.7 |
300×120×310 |
|
0.42-100-3 |
0.42 |
100 |
1805 |
137.5 |
300×120×330 |
|
0.45-10-3 |
0.45 |
10 |
157.3 |
12.8 |
167×57×180 |
|
0.45-12-3 |
0.45 |
12 |
188.7 |
15.4 |
167×57×180 |
|
0.45-14-3 |
0.45 |
14 |
220.2 |
18 |
167×57×210 |
|
0.45-15-3 |
0.45 |
15 |
236 |
19.2 |
167×57×210 |
|
0.45-16-3 |
0.45 |
16 |
251.6 |
20.5 |
167×57×210 |
|
0.45-20-3 |
0.45 |
20 |
314.5 |
25.7 |
167×57×240 |
|
0.45-30-3 |
0.45 |
30 |
471.6 |
38.5 |
167×85×250 |
|
0.45-40-3 |
0.45 |
40 |
628.8 |
51.3 |
167×85×300(小方) |
|
0.45-50-3 |
0.45 |
50 |
786 |
64.2 |
167×85×300(小方) |
|
0.45-60-3 |
0.45 |
60 |
943.1 |
77 |
300×120×280 |
|
0.45-70-3 |
0.45 |
70 |
1100 |
89.8 |
300×120×280 |
|
0.45-80-3 |
0.45 |
80 |
1258 |
102.6 |
300×120×310 |
|
0.45-90-3 |
0.45 |
90 |
1415 |
115.5 |
300×120×310 |
|
0.45-100-3 |
0.45 |
100 |
1572 |
128.3 |
300×120×330 |
|
0.525-10-3 |
0.525 |
10 |
115.5 |
11 |
167×57×180 |
|
0.525-12-3 |
0.525 |
12 |
138.7 |
13.2 |
167×57×180 |
|
0.525-14-3 |
0.525 |
14 |
161.8 |
15.4 |
167×57×210 |
|
0.525-15-3 |
0.525 |
15 |
173.3 |
16.5 |
167×57×210 |
|
0.525-16-3 |
0.525 |
16 |
184.9 |
17.6 |
167×57×210 |
|
0.525-20-3 |
0.525 |
20 |
231.1 |
22 |
167×57×240 |
|
0.525-30-3 |
0.525 |
30 |
346.5 |
33 |
167×85×250 |
|
0.525-40-3 |
0.525 |
40 |
426 |
44 |
167×85×300(小方) |
|
0.525-50-3 |
0.525 |
50 |
577.4 |
55 |
167×85×300(小方) |
|
0.525-60-3 |
0.525 |
60 |
693 |
66 |
300×120×280 |
|
0.525-70-3 |
0.525 |
70 |
808.4 |
77 |
300×120×280 |
|
0.525-80-3 |
0.525 |
80 |
923.9 |
88 |
300×120×310 |
|
0.525-90-3 |
0.525 |
90 |
1039 |
99 |
300×120×310 |
|
0.525-100-3 |
0.525 |
100 |
1155 |
110 |
300×120×330 |
|
0.69-10-3 |
0.69 |
10 |
66.9 |
8.4 |
167×57×180 |
|
0.69-12-3 |
0.69 |
12 |
80.3 |
10 |
167×57×180 |
|
0.69-14-3 |
0.69 |
14 |
93.6 |
11.7 |
167×57×210 |
|
0.69-15-3 |
0.69 |
15 |
100.3 |
12.6 |
167×57×210 |
|
0.69-16-3 |
0.69 |
16 |
107 |
13.4 |
167×57×210 |
|
0.69-20-3 |
0.69 |
20 |
133.8 |
16.7 |
167×57×240 |
|
0.69-30-3 |
0.69 |
30 |
200.6 |
25.1 |
167×85×250 |
|
0.69-40-3 |
0.69 |
40 |
267.4 |
33.5 |
167×85×300(小方) |
|
0.69-50-3 |
0.69 |
50 |
334.3 |
41.8 |
167×85×300(小方) |
|
0.69-60-3 |
0.69 |
60 |
401.2 |
50.2 |
300×120×280 |
|
0.69-70-3 |
0.69 |
70 |
468 |
58.6 |
300×120×280 |
|
0.69-80-3 |
0.69 |
80 |
534.9 |
66.9 |
300×120×310 |
|
0.69-90-3 |
0.69 |
90 |
601.7 |
75.3 |
300×120×310 |
|
0.69-100-3 |
0.69 |
100 |
668.6 |
83.7 |
300×120×330
|
