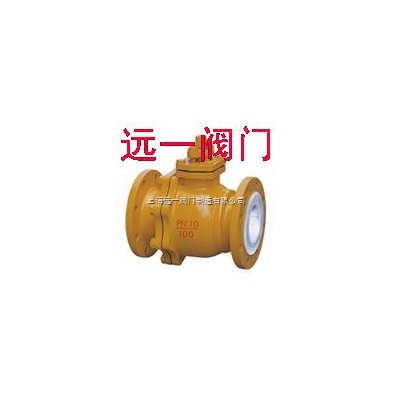

衬氟法兰球阀Q41F46-10C/Q41F46-16C/P

衬氟法兰球阀主要产品说明：

Q41F46-10C/16C衬氟法兰球阀，衬氟球阀，J41F46-10C/16C,J44F46-10C/16C,J45F46-10C/16C衬氟截止阀，Z41F46-10C/16C衬氟闸阀，D371F46-10C/16C,D341F46-10C/16C衬氟蝶阀，H41F46-10C/16C,H42F46-10C/16C,H44F46-10C/16C衬氟止回阀FEP(F46)、PCTFE（F3）适用于-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。广泛使用于石油，化工，染化，制酸制碱等行业，是目前防腐阀门的选择，采用全通浮动球阀结构，在整个压力范围内进行元泄漏关闭，便于管路系统在通球扫线和管路维护。衬氟球阀它具有相同的旋转90度的动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。衬氟球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。衬氟球阀zui适宜做开关、切断阀使用，但近来的发展已将衬氟球阀设计成使它具有节流和控制流量之用。

衬氟法兰球阀主要零件及材料：

零件名称：材料

左右阀体：铸钢、不锈钢、内衬F46、F3

带杆球体：铸钢、不锈钢、内外衬F46、F3

填料箱：铸钢、不锈钢、内衬F46、F3

密封圈：F4、F46

填料：F4、F46

手柄：铸钢

衬氟法兰球阀标准：

设计标准：GB12237

结构长度：GB12221

法兰标准：JB/T79-94 GB9113.1-26

检验试验：JB/T9092-99

驱动方式：手动、电动、气动、蜗轮

衬氟法兰球阀主要外形尺寸：

公称通径 Nominal diameter		主要尺寸 Main dimensions							参数值 Reference
DN mm	NPS Inch	L	D	D1	D2	f	b	Z-Φd	Do	H
DN mm	NPS Inch	PN10
15	1/2	140	95	65	45	3	15	4-14	140	90
20	3/4	140	105	75	55	3	17	4-14	140	100
25	1	150	115	85	65	3	17	4-14	180	105
32	1 1/4	165	140	100	75	3	19	4-18	180	120
40	1 1/2	180	150	110	85	3	19	4-18	225	140
50	2	200	165	125	100	3	21	4-18	225	150
65	2 1/2	220	185	145	120	3	21	4-18	360	160
80	3	250	200	160	135	3	21	*8-18	420	215
100	4	280	220	180	155	3	23	8-18	420	240
125	5	320	250	210	185	4	24	8-18	520	250
150	6	360	285	240	210	4	26	8-23	520	290
200	8	400	340	295	365	4	26	8-23	*240	340
250	10	450	395	350	320	4	28	12-23	240	380
PN16
15	1/2	140	95	65	45	3	15	4-14	140	90
20	3/4	140	105	75	55	3	17	4-14	140	100
25	1	150	115	85	65	3	17	4-14	180	105
32	1 1/4	165	140	100	75	3	19	4-18	180	120
40	1 1/2	180	150	110	85	3	19	4-18	225	140
50	2	200	165	125	100	3	21	4-18	225	150
65	2 1/2	220	185	145	120	3	21	4-18	360	160
80	3	250	200	160	135	3	22	8-18	420	215
100	4	280	220	180	155	3	23	8-18	420	240
125	5	320	250	210	185	4	24	8-18	520	250
150	6	360	285	240	210	4	26	8-23	520	290
200	8	400	340	295	265	4	26	12-23	*240	340
250	10	450	405	355	320	4	28	12-26	240	380
