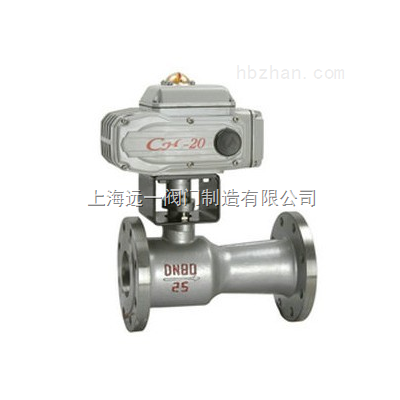

电动高温球阀Q941M-16/25C/P/R
Q941M电动高温球阀中的球体密封圈采用了特殊的加工工艺和密封材料，使球体表面粗糙度和圆度达到标准要求，从而提高了密封性能和使用寿命、耐高温的能力。顺时板动手柄带动阀杆驱动球体旋转，使介质顺利通过。
Q41M法兰整体高温球阀性能参数:
|
型号
|
公称压力
（MPa） |
强度试验压力
（MPa） |
密封试验压
（MPa） |
适用温度
（℃） |
适用介质
|
|
Q941M/F-16C/P
|
1.6
|
2.4
|
1.8
|
-28～ 600 （M/F）
|
导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质
|
|
Q941M/F-16C/P
|
2.5
|
3.8
|
2.8
|
-28～ 600 （PPL）
|
Q941M法兰整体高温球阀主要零部件材料:
|
序号
|
零部件名称
|
材料
|
|
1
|
阀体
|
球墨铸铁、碳素钢、铸不锈钢、304、316
|
|
2
|
密封圈
|
（M/F）高强度耐磨碳结石墨≤300℃ （PPL）对莅聚苯、温度≤350℃
|
|
3
|
球
|
不锈钢
|
|
4
|
填料
|
聚四氟乙烯
|
|
5
|
填料压盖
|
QT450－10球墨铸铁
|
|
6
|
阀杆
|
碳素钢、铬不锈钢
|
|
7
|
手柄
|
碳钢
|
Q941M法兰整体高温球阀主要技术参数:
|
型号
|
规格
|
尺寸
|
||||||
|
L
|
D
|
D 1
|
D 2
|
z-φd
|
H
|
b
|
||
|
Q941M/F-16
|
15
|
130
|
95
|
65
|
45
|
4-14
|
85
|
14
|
|
20
|
150
|
105
|
75
|
55
|
4-14
|
95
|
16
|
|
|
25
|
160
|
115
|
85
|
65
|
4-14
|
103
|
16
|
|
|
32
|
180
|
135
|
100
|
78
|
4-18
|
105
|
18
|
|
|
40
|
200
|
145
|
110
|
85
|
4-18
|
120
|
18
|
|
|
50
|
230
|
160
|
125
|
100
|
4-18
|
195
|
20
|
|
|
65
|
290
|
180
|
145
|
120
|
4-18
|
195
|
20
|
|
|
80
|
310
|
195
|
160
|
135
|
8-18
|
215
|
22
|
|
|
100
|
350
|
215
|
180
|
155
|
8-18
|
253
|
24
|
|
