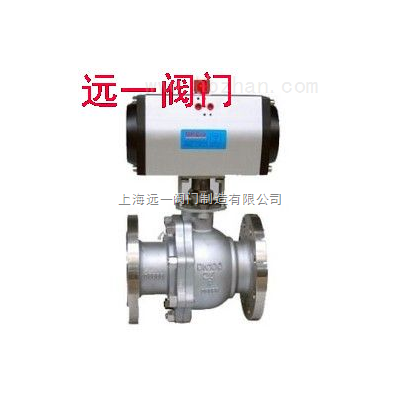

气动硬密封球阀Q641Y/W/H-16C/25/40P/RL
气动硬密封球阀详细说明:
Q641Y/W/H气动金属硬密封球阀属于气动类阀。材质为:不锈钢、铸钢、碳钢、锻钢等。无泄漏、重量轻、体积小。在实际运用中,它具有开关灵活、易损耗低、降低阀门维修工的劳动强度、节约维修资金作用。气动阀结构简单,使用寿命长,适用于几乎所有介质、耐高温、耐化学腐蚀。气动硬密封球阀只需要用气旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀zui适宜直接做开闭使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的,也可以是组合式的。硬密封气动球阀球面进行特殊工艺硬化处理,提高球面的抗耐磨性。采用单阀座设计,在阀体中腔不形成独立空间,排除了粉尘煤灰等介质在中腔的累积与球面摩擦的可能。卸灰球阀,包括阀体、与阀体固连的阀盖、安装在阀体中的阀芯球体、与阀芯球体连接的电动装置,其特征在于:所述阀体是一单阀座结构,所述阀体的进口端设有一阀座,所述阀座设置成背对介质流向,且所述阀体的出口端设置成流线型,以使介质顺畅通过,所述电动装置与支架连接,用于驱动阀杆。本实用新型的卸灰球阀具有保持弹簧长期有效,延长阀门使用寿命和可以自动远程控制阀门的优点。主要适用于化工、冶金、石油、制药等行业的各种高压介质输送管道中,适用温度:-196~450℃;驱动方式:手动、气动、电动、液动、涡轮动等;公称通径:1/2"~12";公称压力:150LB~1500LB;适用介质:水、气、油品、天然气、液化气、液化石油气、燃气和酸碱腐蚀介质。
特点:
系远一公司在消化吸收国内外先进技术的基础上生产出的优良产品,它具有更新的设计特点,能满足一般工业标准的安全和方便需要。
1、流体阻力小,球阀是所有阀类中流体阻力zui小的一种,即使是缩径球阀,其流体阻力也相当小。
2、结构简单、体积小、重量轻。开关迅速、方便,只要阀杆转动90°,球阀就完成了全开或全关动作,很容易实现快速启闭。
3、紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。
4、操作方便,开闭迅速,从全开到全关只要旋转90°,故容易实现自动化控制和远距离控制,球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
5、维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6、在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7、适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
8、由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。
主要材质:
名称 材料
阀体 /阀盖 CF8 CF3 CF8M CF3M WCB LCB WC6 WC9 C5
球体 CF8 CF3 CF8M CF3M WCB HCr CF8 CF8 CF8 CF8
阀杆 F304 F304L F316 F316L 2C13 F304 F304 F304 F304
阀座 PTFE/PPL
填料 /垫片 PTFE/PPL 石墨
螺栓 不锈钢 35CrMoA
螺母 不锈钢 45、35CrMoA
手柄 铸钢
性能参数:
试验项目 壳体试验 密封试验 上密封试验 气密封试验
介质 水 气
单位 MPa MPa MPa MPa
公称压力PN(MPa) 1.6 2.4 1 8 1 8 0.5-0.7
2.5 3.8 2.8 2.8
4.0 6.0 4.4 4.4
6.4 9.6 7.0 7.0
10.0 15.0 11.0 11.0
16.0 24.0 18.0 18.0
外形尺寸:
型号 公称通径 DN(mm) 尺寸(mm)
L D D1 D2 b-f z-Φd H W
Q641Y/W/H-16C/P/R/RL
~160C/P/R/RL
15 130 95 65 45 14-2 4-Φ14 65 115
20 140 105 75 55 14-2 4-Φ14 75 130
25 150 115 85 65 14-2 4-Φ14 85 150
32 165 135 100 78 16-2 4-Φ18 95 190
40 180 145 110 85 18-3 4-Φ18 105 230
50 200 160 125 100 20-3 4-Φ18 115 240
65 220 180 145 120 22-3 8-Φ18 145 280
80 250 195 160 135 22-3 8-Φ18 160 310
100 280 230 190 160 24-3 8-Φ23 185 330
125 320 270 220 188 28-3 8-Φ25 215 600
150 360 300 250 218 30-3 8-Φ25 245 800
200 400 360 310 278 34-3 12-Φ25 300 1000
250 450 425 370 332 36-3 12-Φ30 380 1200
